衬氟阀门

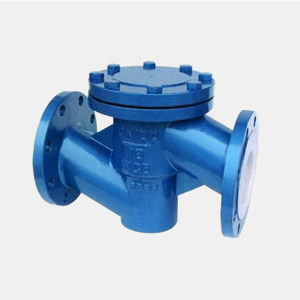

升降式衬氟止回阀

H41F46 升降式衬氟止回阀能自动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

衬氟止回阀衬氟燃气止回阀不锈钢衬氟止回阀

产品介绍

H41F46升降式衬氟止回阀产品概述：

H41F46 升降式衬氟止回阀能自动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

主要型号有：全衬里H41F46/H41X直通升降式止回阀，其结构特点是：衬氟阀瓣垂直于阀体进、出口轴线作升降运动

H41F46升降式衬氟止回阀主要技术规范：

设计标准	GB12236
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927

H41F46升降式衬氟止回阀主要零件材料：

零件名称	材料
上下阀体	铸铁、铸钢、不锈钢、内衬F46、F3
阀瓣	铸钢、不锈钢、衬F46、F3
阀盖	铸铁、铸钢、不锈钢、内衬F46、F3
垫圈	F4

H41F46升降式衬氟止回阀主要外形连接尺寸（mm）：

公称通径		标准值							参考值
DN(mm)	NPS (inch)	L	D	D1	D2	f		Z-d		H	WT(Kg)
		PN0.6MPa
15	1/2	130	80	55	40	2	12	4-12	105	55	4
20	3/4	150	90	65	50	2	14	4-12	115	58	5
25	1	160	100	75	60	2	14	4-12	128	60	6
32	11/4	180	120	90	70	2	16	4-14	145	75	7
40	11/2	200	130	100	80	3	16	4-14	160	82	8
50	2	230	140	110	90	3	16	4-14	178	95	10
65	21/2	290	160	130	110	3	16	4-14	205	105	20
80	3	310	185	150	125	3	18	4-18	230	120	25
100	4	350	205	170	145	3	18	4-18	255	135	30
125	5	400	235	200	175	3	20	8-18	305	158	50
150	6	480	260	225	200	3	20	8-18	345	180	65
200	8	495	315	280	255	3	22	8-18	415	215	137
250	10	622	370	335	310	3	24	12-18	490	240	150
300	12	698	435	395	362	4	24	12-23	540	265	185
350	14	787	485	445	412	4	26	12-23	585	300	215
400	16	914	535	495	462	4	28	16-23	635	360	244
450	18	978	590	550	518	4	28	16-23	680	385	276
500	20	978	640	600	568	4	30	16-23	740	415	315
PN1.0MPa
15	1/2	130	95	65	45	2	14	4-14	105	55	5
20	3/4	150	105	75	55	2	16	4-14	115	58	7
25	1	160	115	85	65	2	16	4-14	128	60	9
32	11/4	180	135	100	78	2	18	4-18	145	75	11
40	11/2	200	145	110	85	3	18	4-18	160	82	13.5
50	2	230	160	125	100	3	20	4-18	178	95	18
65	21/2	290	180	145	120	3	20	4-18	205	105	22
80	3	310	195	160	135	3	22	4-18	230	120	28
100	4	350	215	180	155	3	22	8-18	255	135	34
125	5	400	245	210	185	3	24	8-18	305	158	58
150	6	480	280	240	210	3	24	8-23	345	180	72
200	8	495	335	295	265	3	26	8-23	415	215	150
250	10	622	390	350	320	3	28	12-23	490	240	165
300	12	698	400	400	368	4	28	12-23	540	265	190
350	14	787	460	460	428	4	30	16-23	585	300	225
400	16	914	515	515	482	4	32	16-25	635	360	254
450	18	978	565	565	532	4	32	20-25	680	385	285
500	20	978	620	620	585	4	34	20-25	740	415	333
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-14	110	55	6
20	3/4	150	105	75	55	2	16	4-14	120	58	7.8
25	1	160	115	85	65	2	16	4-14	135	60	10
32	11/4	180	135	100	78	2	18	4-18	150	75	12.5
40	11/2	200	145	110	85	3	18	4-18	165	82	14.5
50	2	230	160	125	100	3	20	4-18	185	95	19.5
65	21/2	290	180	145	120	3	20	4-18	210	105	25.5
80	3	310	195	160	135	3	22	4-18	235	120	30
100	4	350	215	180	155	3	24	8-18	260	135	36
125	5	400	245	210	185	3	26	8-18	310	158	62
150	6	480	280	240	210	3	28	8-23	350	180	78
200	8	495	335	295	265	3	30	12-23	420	215	156
250	10	622	405	355	320	3	32	12-25	505	240	172
300	12	698	460	410	375	4	34	12-25	560	265	240
350	14	787	520	470	435	4	38	16-25	605	300	208
400	16	914	580	525	485	4	40	16-30	650	350	265
