衬胶阀门

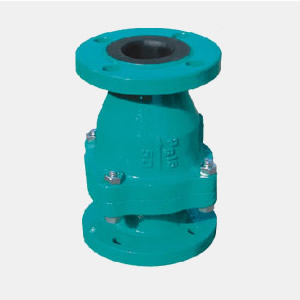

H44J 旋启式衬胶止回阀产品概述：
H44J-10/16C 旋启式衬胶止回阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
H44J旋启式衬胶止回阀属于一种自动阀门，其主要作用是防止介质倒流、泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
H44J-10/16C 旋启式衬胶止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
H44J旋启式衬胶止回阀主要特点：
设计与制造符合中国国家标准
基本结构形成：旋启式，直通升降式
公称压力：PN1.0~1.6（MPa）
公称通径：DN15~500（mm）
基本型号：H41F3、H41F46、H44F3、H44F4
H44J旋启式衬胶止回阀主要技术规范：
| 设计与制造 | GB/T 12235、GB/T12236 |
| 遵循规范 | STANDARD |
| 结构长度 | GB/T 12221、JB/T 96 |
| 法兰尺寸 | JB/T 78、JB/T 79 |
| 压力试验 | GB/T 13927 |
| 标志 | GB/T 12220 |
| 供货 | GB/T 12252 |
H44J 旋启式衬胶止回阀主要外形及连接尺寸(mm)
| 公称通径 | 标准值 | 参考值 | |||||||||
| DN （mm） | NPS （inch） | L1 | D | D1 | D2 | f | b | Z-Φd | Do | H | WT（Kg） |
| PN0.6Pa | |||||||||||
| 15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4-Φ12 | 105 | 55 | 4 |
| 20 | 3/4 | 150 | 90 | 65 | 50 | 2 | 14 | 4-Φ12 | 115 | 58 | 5 |
| 25 | 1 | 160 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 128 | 60 | 6 |
| 32 | 11/4 | 180 | 120 | 90 | 70 | 2 | 16 | 4-Φ14 | 145 | 75 | 7 |
| 40 | 11/2 | 200 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 160 | 82 | 8 |
| 50 | 2 | 230 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 178 | 95 | 10 |
| 65 | 21/2 | 290 | 160 | 130 | 110 | 3 | 16 | 4-Φ14 | 205 | 105 | 20 |
| 80 | 3 | 310 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 230 | 120 | 25 |
| 100 | 4 | 350 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 255 | 135 | 30 |
| 125 | 5 | 400 | 235 | 200 | 175 | 3 | 20 | 8-Φ18 | 305 | 158 | 50 |
| 150 | 6 | 480 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 345 | 180 | 65 |
| 200 | 8 | 495 | 315 | 280 | 255 | 3 | 22 | 8-Φ18 | 415 | 215 | 137 |
| 250 | 10 | 600 | 370 | 335 | 310 | 3 | 24 | 12-Φ18 | 490 | 240 | 150 |
