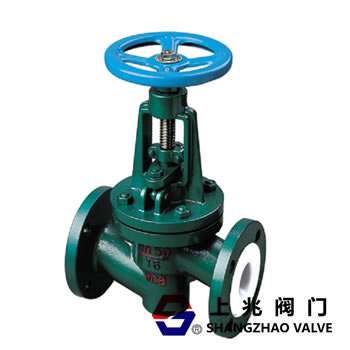

衬氟截止阀的结构特点及应用说明
日期： 21-09-30 阅读次数：
衬氟截止阀的结构特点及应用说明：
上海上兆阀门今天跟大家一起来探讨一下衬氟阀门系列中的衬氟截止阀的结构特点及应用介绍说明，衬氟截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀可代替衬氟紧急切断阀只适用于全开和全关，不允许作调节和节流。
衬氟截止阀的结构特点:
1、与闸阀相比,截止阀的结构较简单,制造与维修都较方便。密封面不易磨损、擦伤,密封性较好、寿命长。
2、启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。阀瓣与阀杆设计为一体结构,结构紧凑,使用安全。
3、截止阀有三种结构形式:直通式、直流式、角式,其中直通式最为常用.角式可以安装在管路系统的拐角处,直流式流阻是截止阀中最小的。
4、根据用户需求配置气动、电动装置,满足遥控和程控的需要。更换零件衬里材质可适用于各种介质。
衬氟截止阀应用介绍说明:
衬氟截止阀适用在负五十摄氏度到一百五十摄氏度的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上。衬氟截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
