波纹管不锈钢截止阀故障及处理
日期： 22-03-16 阅读次数：
波纹管不锈钢截止阀安装在船舶动力装置的管道上。阀门在使用过程中，虽然经过维修，但存在阀杆泄漏、阀杆生锈等问题。但是问题又出现了。在分析故障原因后，采取了相应的解决措施，消除了故障，保证了阀门的性能。
问题分析
波纹管不锈钢截止阀的泄漏一般分为内部泄漏和外部泄漏，泄漏的原因很多。内分泌一般是液体介质中含有的固体杂质破坏密封面而导致失效的因素。根据现场应用情况分析，阀杆泄漏的原因主要与阀门结构、工作环境和运行方式有关。

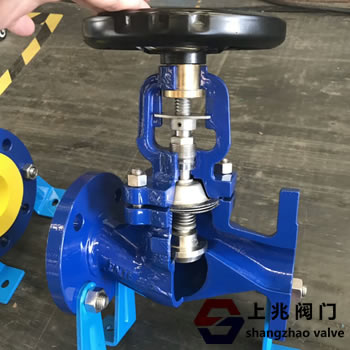

1。结构阀杆采用波纹管和填料的双重密封结构。波纹管与内衬环和外衬环焊接在一起，形成波纹管组件，然后与阀杆和导向体焊接在一起，以防止介质通过阀杆泄漏。阀杆上下移动距离从平键ⅰ向上移动，直到平键ⅰ的上端面接触到下填料的下端面。由于下填料是聚四氟乙烯材料，如果阀门开启过度，平键I将嵌入填料中，阀门无法再开启和关闭，波纹管组件将被压死，介质将沿阀杆泄漏。波纹管的拉伸长度和压缩量由阀门的冲程决定。如果拉伸或压缩超过极限，波纹管可能会损坏，导致小管破裂和密封失效。因此，需要增加启闭阀门的限位装置，使波纹管在阀门启闭过程中始终能在设计范围内伸缩。
2、工作环境波纹管截止阀的工作环境恶劣也是造成其故障的一个原因。由于安装于船体内的波纹管截止阀长期工作于盐雾环境内，而且上部常有凝水滴落，造成上部推力球轴承腐蚀，严重时，导致与阀杆接触性腐蚀。
3、操作在使用中如果过度开启或关闭波纹管截止阀，则可能导致阀门不能满足有关性能要求。不锈钢阀门过度关闭阀门时，则有可能压坏密封面，导致阀门再次使用时密封失效。过度开启阀门时，则可能操作波纹管组件，造成阀门外漏。
改进
经过分析阀门存在的问题，对其结构、操作及环境进行了改进。首先是增加平键Ⅰ的限位福利费，将PTFE材料的下填料询问增加一个厚3㎜的不锈钢填料垫，以防止填料变弄脏及对阀杆限位。在阀门关闭时，如果出现阀门无法截流时，不应加大力强制关闭，而是开启阀门，用流体冲刷一段时间后再次关闭，反复再次，如仍无法关闭，应检查研磨密封面。在阀门开启时，当阀门开启到一定高度，阀杆遇到小的阻力后，尽量不要继续强制开启，以延长阀杆及其密封组件的寿命啊。阀杆上部带有推力球轴承的截止阀，在安装时，要尽量避免有凝结水直接滴落于阀门户口本导致阀杆锈蚀的位置。
