三种偏心蝶阀的制造工艺
日期： 22-03-30 阅读次数：
偏心蝶阀分为单偏心蝶阀、双偏心蝶阀和三偏心蝶阀。与中线蝶阀相对，阀杆轴线同时偏离阀瓣中心和阀体中心，密封副为斜锥的蝶阀称为偏心蝶阀。阀体内腔的上、下阀轴孔和蝶板上的上、下阀轴孔由衬套保护，防止介质中的大颗粒进入阀轴孔。阀体内腔设有防蝶板过位挡块，保证关闭时蝶板不到位。偏心蝶阀和上下阀轴通过异形孔和异形轴连接。蝶板在启闭过程中，实现了蝶板上下左右浮动的无销联动功能，减少了蝶板与阀座的干涉面积，从而大大降低了扭矩。蝶板的浮动结构实现了单一偏心的制造工艺和可变偏心的使用功能。

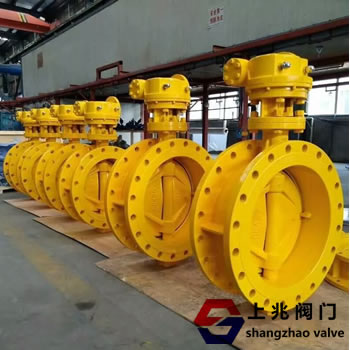

三种偏心蝶阀的制造工艺:
I单偏心蝶阀:蝶板阀杆中心与蝶板密封段偏心设计。蝶阀在开启过程中，蝶板密封面逐渐与阀座密封面分离。当蝶板旋转到15° ~ 25°时，蝶板密封面与阀座密封面完全分离。全开后，阀座密封面和阀瓣密封面之间形成间隙。蝶阀在启闭过程中，两个密封面之间的相对机械磨损和挤压大大减少，延长了阀门的使用寿命。单偏心结构在蝶阀的整个启闭过程中，蝶板与阀座之间的刮擦现象并没有完全消失，在应用范围上与中线蝶阀基本相似，阀门以软密封为主。
II双偏心蝶阀:双偏心蝶阀阀杆轴线偏离阀板密封面
，也偏离阀体的中心。第一偏心度——阀杆轴线与密封面偏心，第二偏心度，阀杆轴线与阀体中心偏心。双偏心的作用使蝶板在阀门开启后能迅速与阀座分离，大大消除了蝶板与阀座之间不必要的过度挤压和刮擦，同时降低了开启阻力，减少了磨损，提高了阀座的使用寿命。刮擦大大减少，使双偏心蝶阀可以采用金属阀座，提高了蝶阀在高温领域的应用。

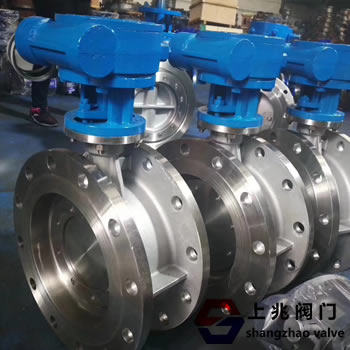

III三偏心蝶阀:三偏心蝶阀的阀杆轴线既偏离阀板密封面，又偏离阀体中心，同时阀座密封面的旋转轴线也偏离阀体通道轴线一定角度。第一偏心度-阀杆的轴线与密封面偏心，第二偏心度，阀杆的轴线与阀体的中心偏心，第三偏心度，密封面的旋转轴线与阀体的通道轴线偏心。蝶阀第三次偏心后，蝶板密封面的截面不再是圆形，而是椭圆形，密封面的形状也是不对称的，一边倾斜于阀体中心线，另一边平行于阀体中心线。第三种偏心的最大特点是从根本上改变了密封结构，不再是位置密封，而是扭矩密封，即通过阀座接触面的比压来达到密封效果，不再是阀座的弹性变形密封。
三偏心蝶阀解决了金属阀座的零泄漏问题，其密封等级可达VI级泄漏。因为是金属阀座，蝶阀可以在高压高温下使用，阀门是开启的。
关闭时蝶板不划伤阀座，没有密封面的摩擦，阀门的启闭扭矩大大降低。由于第二偏心，关闭时，阀杆两侧的蝶板在介质压力下面积不同，会产生不平衡力。中等力将增加关闭方向的扭矩。随着介质压力的增加，关闭方向的扭矩会增加，密封比压也会增加，所以说关闭变得更紧。当然，介质压力增加所需的密封比压也会增加。
