H76H碟式双瓣止回阀工作原理
日期： 22-04-04 阅读次数：

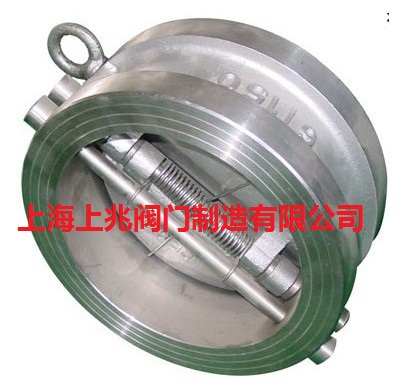

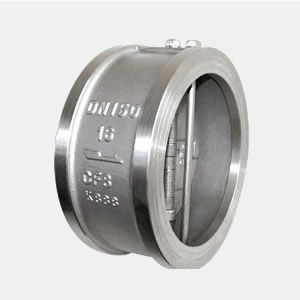

上海上兆制造有限公司生产的不锈钢阀门中的止回阀也可称之为单向阀、逆止阀蝶形止回阀有两个弹簧加载的D形阀瓣，它们位于穿过阀门通孔的肋轴上。两个阀瓣围绕中间的阀轴旋转，就像两个滑动门。同时，它们配有弹簧，帮助两个阀瓣向阀门关闭的方向移动。
H76H蝶式止回阀工作原理:
H76H蝶式止回阀双瓣结构采用两个弹簧加载的半盘，悬挂在垂直中心的铰链销轴上。当流体开始流动时，阀瓣被作用在密封表面中心的合力打开。反作用的弹簧支撑力的作用点位于阀盘表面的中心之外，因此阀盘的根部首先打开。这就避免了旧的常规阀在阀瓣开启时密封面的摩擦现象，消除了部件的磨损。
当流速减慢时，扭簧自动反作用，使阀瓣关闭并靠近阀座，从而减少关闭行程距离和时间。当流体倒流时，阀瓣逐渐靠近阀座，阀门的动态响应大大加快，从而减少水锤现象的影响，达到无冲击性能。当阀门关闭时，弹簧力的作用使阀瓣顶端先关闭，防止阀瓣根部咬合，使阀门能更长时间保持密封完整性。
H76H蝶式双瓣止回阀结构简单，只能安装在水平管道上，密封性能差，使用中对其密封性能要求不高。蝶式双阀瓣止回阀靠介质本身的流动自动开启和关闭其阀瓣，以防止介质回流和水。
产生锤击效应，适用于城市、工业、高层建筑的给排水管道。其结构长度比旋启式止回阀短，安装方便。
