D641F46气动衬氟蝶阀标准规范与结构特点
日期： 22-04-08 阅读次数：
D641F46气动衬氟蝶阀标准规范与结构特点：
D641F46 气动衬氟蝶阀采用对分两片阀体组合，阀座与阀体内衬体化阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，适用在 -50℃～150℃的各种浓度的王水、硫酸、盐酸、qing氟酸和各种有机酸、强酸、强氧化剂及其它腐蚀性气体、液体介质的各种工业管路上使用。
D641F46气动衬氟蝶阀结构特点：
1.采用精加工的衬氟蝶板，氟塑料与金属基体无间隙紧密结合，有效排尽夹层气泡，消除起层、开裂等工艺缺陷。
2.阀座径向密封设有360°弹性增力垫，施加径向回复力，自动调节变形，可靠保证长期使用状态下无介质内漏。
3.衬氟蝶板上、下轴肩采用多级加载弹性密封，实现密封自动补偿，使上下轴密封面构成无间隙，保证介质无外漏。

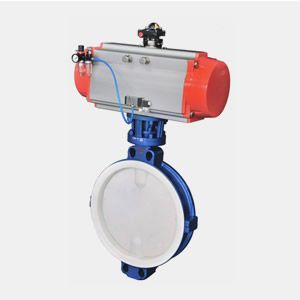

D641F46气动衬氟蝶阀气动执行器：
采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
D641F46气动衬氟蝶阀标准：
设 计 标 准：GB/T12238-1989；lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241．6-1998：IS0 7005-2或BSEN 1092-2002
结 构 长 度 : GB/T1 2221-1989：lS0 5752-1988或BS EN558-1
压 力 试 验：GB/T13927-1 992；JB/T9092-1999；lS0 5028-1993或BS 6755-l-1986
