QDQ421F-25C燃氣氣動緊急切斷閥工作原理
日期： 22-05-04 閱讀次數：

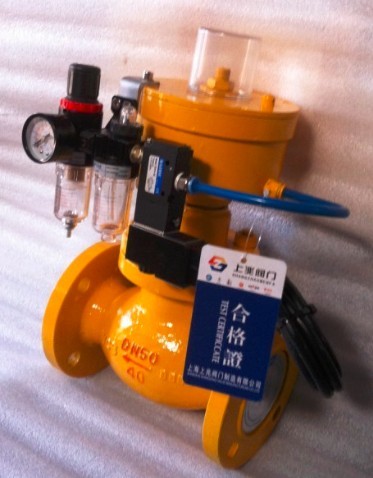

QDQ421F-25C 燃氣氣動緊急切斷閥是用在液化石油氣的大型儲罐、管路系統必備的閥門。主要用于緊急情況時能在較遠的地點迅速關閉儲罐的出入口，在閥門氣壓管路上裝有低熔點物質制的易熔塞，在出現事故時因溫度升高易熔塞熔化泄壓來迅速關閉儲罐的出入口來保證液化石油儲運系統的安全。
燃氣氣動緊急切斷閥工作原理：
1.閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在儲罐系統上使用時，緊急切斷閥通過潔凈壓縮空氣或氮氣的壓力將閥門打開，在足夠的氣壓力使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將氣源壓力泄掉，閥門即自動關閉。
2．閥瓣關閉時，壓力是依靠氣源壓力泄壓與管道介質的壓力及彈簧力展開關閉，或者切斷閥上的易熔塞在溫度升高時自行熔化來實現。
3．閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好下反。{如圖指出的箭頭方向}閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》 或HG20592-09尺寸標準。
氣動緊急切斷閥主要零件材料：
閥體：CF8/WCB
閥體密封圈：F4
閥瓣：304/25#
氣缸：25#/球墨
彈簧：304/60SI12mn
活塞：球墨
保管、安裝及使用的注意事項：
1.閥門通路兩端必須加護蓋，存在在干燥、通風的室內，如長期存放應經常檢查，防止銹蝕；
2.閥門在安裝前不要拿掉防塵蓋，使閥內無污物存在；
3.閥門可安裝在水平或垂直的管道上使用，安裝時去掉防塵蓋，管路先用空氣吹干凈，以免污物帶進閥腔內，《DN100口徑以上閥門盡量水平安裝，以免影響閥門使用壽命》。
4.閥門每開放12`14小時后，在系統不工作時應及時將閥瓣關閉，避免彈簧長期壓縮，降低閥門長期使用的可靠性。
