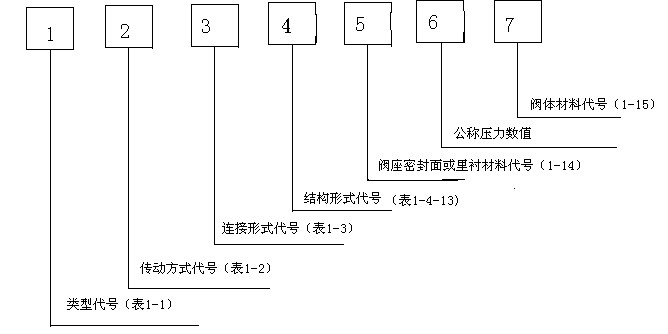

上兆閥門型號說明
日期: 22-07-19 閱讀次數:
閥門類型 | 代 號 | 閥 門 類 型 | 代 號 | 閥 門 類 型 | 代號 |
閘 閥 | Z | 球 閥 | Q | 疏 水 閥 | S |
截 止 閥 | J | 旋 塞 閥 | X | 安 全 閥 | A |
節 流 閥 | L | 液 面 指 示 器 | M | 減 壓 閥 | Y |
隔 膜 閥 | G | 止 回 閥 | H | 緊急切斷閥 | QD |
柱 塞 閥 | U | 碟 閥 | D |
傳 動 方 式 | 代 號 | 傳 動 方 式 | 代 號 |
電 磁 閥 電 磁— 液 動 電 — 液 動 蝸 輪 正 齒 輪 | 0 1 2 3 4 | 傘 齒 輪 氣 動 液 動 氣 — 液 動 電 動 | 5 6 7 8 9 |
連 節 形 式 | 代 號 | 連 節 形 式 | 代 號 |
內 螺 紋 外 螺 紋 法 蘭 焊 接 | 1 2 4 6 | 對 夾 卡 箍 卡 套 | 7 8 9 |
閘 閥 結 構 形 式 | 代 號 | |||
明 桿 | 楔 式 | 彈 性 閘 板 | 0 | |
剛 性 | 單 閘 板 | 1 | ||
雙 閘 板 | 2 | |||
平 行 式 | 單 閘 板 | 3 | ||
雙 閘 板 | 4 | |||
暗 桿 楔 式 | 單 閘 板 | 5 | ||
雙 閘 板 | 6 |
截 止 閥 和 節 流 閥 結 構 形 式 | 代 號 | |
直 通 式 | 1 | |
角 式 | 4 | |
直 流 式 | 5 | |
平 衡 | 直 通 式 | 6 |
角 式 | 7 |
球 閥 結 構 形 式 | 代 號 | ||
浮 動 | 直 通 式 | 1 | |
L 形 | 三 通 式 | 4 | |
T 形 | 5 | ||
固 定 | 直 通 式 | 7 |
蝶 閥 結 構 形 式 | 代 號 |
杠 桿 式 垂 直 板 式 斜 板 式 | 0 1 3 |
隔 膜 閥 結 構 形 式 | 代 號 |
屋 脊 式 截 止 式 閘 板 式 | 1 3 7 |
旋 塞 閥 結 構 形 式 | 代 號 | |
填 料 | 直 通 式 | 3 |
T 形 三 通 式 | 4 | |
四 通 式 | 5 | |
油 封 | 直 通 式 | 7 |
T 形 三 通 式 | 8 |
止 回 閥 和 底 閥 結 構 形 式 | 代 號 | |
升 降 | 直 通 式 | 1 |
立 式 | 2 | |
旋 啟 | 單 瓣 式 | 4 |
多 瓣 式 | 5 | |
雙 瓣 式 | 6 |
表 1—11
安 全 閥 結 構 形 式 | 代 號 | |||
彈 簧 | 封 閉 | 帶 散 熱 片 | 全 啟 式 | 0 |
1 | ||||
2 | ||||
帶 板 手 | 全 啟 式 | 4 | ||
不 封 閉 | 雙彈簧微啟式 | 3 | ||
微 啟 式 | 7 | |||
全 啟 式 | 8 | |||
微 啟 式 | 5 | |||
帶控制機構 | 全 啟 式 | 6 | ||
脈 沖 式 | 9 |
減 壓 閥 結 構 形 式 | 代 號 |
薄 膜 式 彈 簧 薄 膜 式 活 塞 式 波 紋 管 式 杠 桿 式 | 1 2 3 4 5 |
疏 水 閥 結 構 形 式 | 代 號 |
浮 球 式 鐘 形 浮 子 式 脈 沖 式 熱 動 力 式 | 1 5 8 9 |
閥座密封面或襯里材料 | 代 號 | 閥座密封面或襯里材料 | 代 號 |
銅 合 金 橡 膠 尼 龍 塑 料 氟 塑 料 巴 氏 合 金 合 金 鋼 | T X N F B H | 滲 氮 鋼 硬 質 合 金 襯 膠 襯 鉛 搪 瓷 滲 硼 鋼 | D Y J Q C P |
閥 體 材 料 | 代 號 | 閥 體 材 料 | 代 號 |
HT25-47 KT30-6 QT40-15 H62 ZG25 | Z K Q T C | Cr5Mo 1Cr18Ni9Ti Cr18Ni12Mo2Ti 12CrMoV | I P R V |
傳 動 方 式 | 代 號 | 傳 動 方 式 | 代 號 |
電 磁 閥 電 磁— 液 動 電 — 液 動 蝸 輪 正 齒 輪 | 0 1 2 3 4 | 傘 齒 輪 氣 動 液 動 氣 — 液 動 電 動 | 5 6 7 8 9 |
連 節 形 式 | 代 號 | 連 節 形 式 | 代 號 |
內 螺 紋 外 螺 紋 法 蘭 焊 接 | 1 2 4 6 | 對 夾 卡 箍 卡 套 | 7 8 9 |
閘 閥 結 構 形 式 | 代 號 | |||
明 桿 | 楔 式 | 彈 性 閘 板 | 0 | |
剛 性 | 單 閘 板 | 1 | ||
雙 閘 板 | 2 | |||
平 行 式 | 單 閘 板 | 3 | ||
雙 閘 板 | 4 | |||
暗 桿 楔 式 | 單 閘 板 | 5 | ||
雙 閘 板 | 6 |
截 止 閥 和 節 流 閥 結 構 形 式 | 代 號 | |
直 通 式 | 1 | |
角 式 | 4 | |
直 流 式 | 5 | |
平 衡 | 直 通 式 | 6 |
角 式 | 7 |
球 閥 結 構 形 式 | 代 號 | ||
浮 動 | 直 通 式 | 1 | |
L 形 | 三 通 式 | 4 | |
T 形 | 5 | ||
固 定 | 直 通 式 | 7 |
表 1—7
蝶 閥 結 構 形 式 | 代 號 |
杠 桿 式 垂 直 板 式 斜 板 式 | 0 1 3 |
表 1—8
隔 膜 閥 結 構 形 式 | 代 號 |
屋 脊 式 截 止 式 閘 板 式 | 1 3 7 |
表 1—9
旋 塞 閥 結 構 形 式 | 代 號 | |
填 料 | 直 通 式 | 3 |
T 形 三 通 式 | 4 | |
四 通 式 | 5 | |
油 封 | 直 通 式 | 7 |
T 形 三 通 式 | 8 |
表 1—10
止 回 閥 和 底 閥 結 構 形 式 | 代 號 | |
升 降 | 直 通 式 | 1 |
立 式 | 2 | |
旋 啟 | 單 瓣 式 | 4 |
多 瓣 式 | 5 | |
雙 瓣 式 | 6 |
表 1—11
安 全 閥 結 構 形 式 | 代 號 | |||
彈 簧 | 封 閉 | 帶 散 熱 片 | 全 啟 式 | 0 |
1 | ||||
2 | ||||
帶 板 手 | 全 啟 式 | 4 | ||
不 封 閉 | 雙彈簧微啟式 | 3 | ||
微 啟 式 | 7 | |||
全 啟 式 | 8 | |||
微 啟 式 | 5 | |||
帶控制機構 | 全 啟 式 | 6 | ||
脈 沖 式 | 9 |
注:杠桿式安全閥在類型代號前加“G”漢語拼音字母。
表 1—12
減 壓 閥 結 構 形 式 | 代 號 |
薄 膜 式 彈 簧 薄 膜 式 活 塞 式 波 紋 管 式 杠 桿 式 | 1 2 3 4 5 |
表 1—13
疏 水 閥 結 構 形 式 | 代 號 |
浮 球 式 鐘 形 浮 子 式 脈 沖 式 熱 動 力 式 | 1 5 8 9 |
6. 閥座密封面或襯里材料代號用漢語拼音字母表示,按表1—14的規定。
閥座密封面或襯里材料 | 代 號 | 閥座密封面或襯里材料 | 代 號 |
銅 合 金 橡 膠 尼 龍 塑 料 氟 塑 料 巴 氏 合 金 合 金 鋼 | T X N F B H | 滲 氮 鋼 硬 質 合 金 襯 膠 襯 鉛 搪 瓷 滲 硼 鋼 | D Y J Q C P |
注:由閥體直接加工的閥座密封面材料代號用“W”表示;當閥座和閥瓣(閘板)密封面材
料不同時,用低硬度材料代號表示(隔膜閥除外)。
8.閥體材料代號用漢語拼音字母表示,按表 1—15的規定
表 1—15
閥 體 材 料 | 代 號 | 閥 體 材 料 | 代 號 |
HT25-47 KT30-6 QT40-15 H62 ZG25 | Z K Q T C | Cr5Mo 1Cr18Ni9Ti Cr18Ni12Mo2Ti 12CrMoV | I P R V |
注:PN≤1.0MPa的灰鑄鐵閥體和PN≥2.5MPa的碳素鋼閥體,省略本代號。
