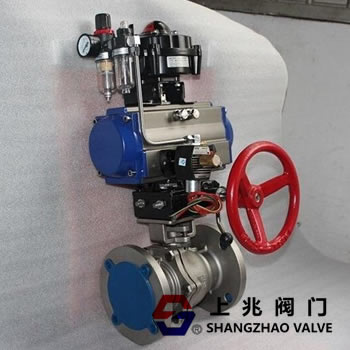

气动手动球阀
日期: 22-10-19 阅读次数:
气动手动球阀的工作原理:
气动手动球阀的球是由旋塞阀改造而成,其球心旋转90°,球绕阀体中心线旋转打开,其轴线上有一个圆形通孔或通道。当球心旋转到90°时,阀门处于紧密状态。说明,当执行机构工作时,只需很小的旋转力矩就能紧紧地关闭阀门,从而达到快速切断的原理。
气动手动球阀主要用于快速切断、分配和更换介质的流动管道中。气动球阀启闭迅速,适用于大口径和小口径。
气动和手动球阀的特性:
低流体阻力。球阀是所有阀门中最小的一种。即使是减压球阀,流体阻力也相当小。
2。推力轴承降低了阀杆的摩擦力矩,可以使阀杆长时间平稳灵活地运转。
3。气动紧急切断阀阀座具有良好的密封性能。聚四氟乙烯等弹性材料制成的密封圈易于密封,球阀的密封能力随着介质压力的增加而增加。
4。阀杆密封可靠。由于阀杆只是像旋转一样运动,而不是提升,阀杆的填料密封不易损坏,密封能力随着介质压力的增加而增加。
5。由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,球阀的使用寿命较长。
6。下阀杆和阀杆头的凸形台阶防止阀杆喷出,如着火。
阀杆密封被破坏,凸台阶与阀体之间会形成金属接触,保证阀杆密封。
7。防静电功能:球体、阀杆和阀体之间设有弹簧,可将开关过程中产生的静电导出。
气动手动球阀规格:
阀门类型:Q641F
材料:WCB,304,316
阀门口径:DN15-300
连接方式:法兰
阀门:AT,AW系列气动执行机构
附件:电磁阀,阀位开关,过滤器减压阀,电气定位器,可选防爆型,隔爆型和普通型手轮。
Q641G气动手动球阀采用新系列AT气动执行机构,双作用和单作用弹簧复位,齿轮传动,安全可靠。
1。齿轮式双活塞,输出扭矩大,体积小。
2。圆柱体采用铝金材质,重量轻,外形美观。
3。手动操作机构可安装在顶部和底部。
4。齿条连接可以调节开启角度和额定流量。
5。执行机构可以选择现场信号反馈指示和各种附件来实现自动操作。
6。IS05211标准连接为产品的安装和更换提供了方便。
7。两端的可调螺丝可以使标准产品在0-90°之间有4的可调范围。确保与阀门的同步精度。
