蝶阀的正确安装方法及常见问题
日期： 22-11-03 阅读次数：
蝶阀的正确安装方法及常见问题

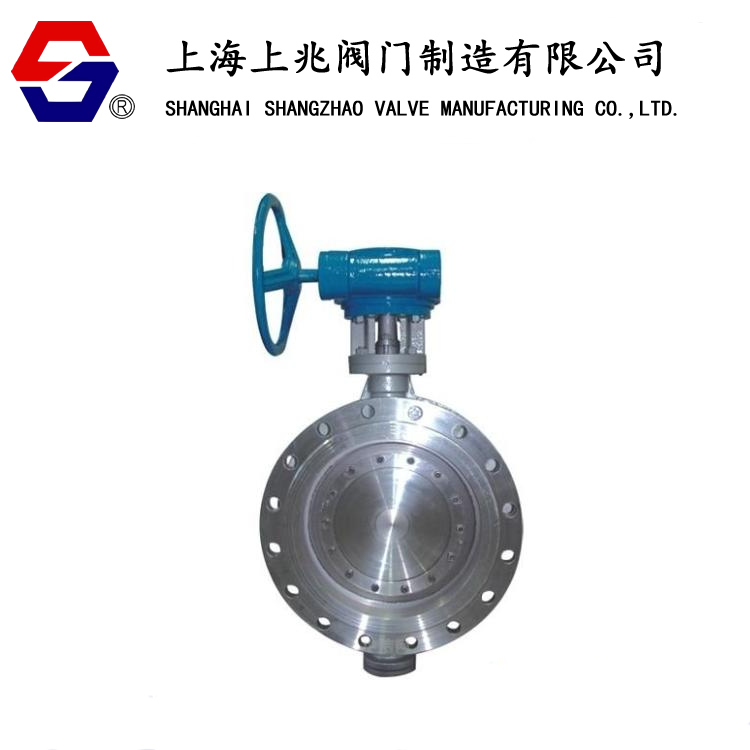

蝶阀产品概述：
随着我国基本建设的发展和国家大型工程的实施，电力、石油、化工、城市给排水系统中的阀门数量越来越多，尤其是蝶阀。国内生产的金属硬密封蝶阀，从密封结构来说，可分为两类，一类是弹性硬密封结构，另一类是多级硬密封蝶阀。硬密封蝶阀中的弹性生产口径一般在DN500以下，多级结构多用于大口径。DN500以下的蝶阀使用量最大，所以用户在使用时遇到的问题也比较多。这里总结了常见问题，并指导正确安装使用。
二、弹性结构分析及问题
结构硬密封蝶阀由阀体、阀板、阀杆、弹性阀座、压环等主要部件组成。
压环的结构和作用:压环的侧面是作为密封副的阀体密封面和管道法兰密封面，侧面有螺栓孔。不锈钢蝶阀压环由螺栓压紧固定阀座，同时与阀体连接形成阀门的总结构长度。
因此，有效密封表面的直径将因压力环侧面的螺钉孔而减小。从用户使用的法兰来看，多为平焊法兰，内径和公称通径大10~20mm。这样，有效密封面就会减少。如果阀门和管道法兰在安装时不同心，它们会以交错的方式压在螺栓孔上。此时，螺栓孔将暴露在管道法兰的内侧。
直径，造成这里漏水。泄漏的特征是介质从压环的背面流出。
III。特种法兰目前，我国还没有相应的弹性硬密封蝶阀法兰专用标准。按照现行国家标准，法兰的标准尺寸相同，采用承插式。法兰的内径与公称通径基本相同，以增加有效密封面，为安装提供良好的方便，保证阀门的正常使用。
在此提醒用户，使用弹性硬密封蝶阀时，配套的对接法兰必须是特殊法兰，尤其是与阀体压环面相匹配的管道法兰。
IV。阀体上的箭头方向是指介质的压力方向。
通常，紧急切断阀阀体上箭头的方向是指介质的流向。用户看到箭头后，按照流向和箭头的方向安装是符合逻辑的。这样的安装已经成为一种习惯，安装者也很容易接受这种指令，按照国标也没有错。
但是，当用于偏心结构的蝶阀时，有时会出现一些安装问题。这里举个例子:偏心蝶阀是按照与介质流向一致的流向安装的，管道中的介质是液体。阀门关闭后，如果原介质入口方向的压力降低或为零，出口介质将倒流。如果介质在高位供应时处于高位，产生压力，当压力大于入口压力时，阀门将承受反向压力，因为普通硬密封蝶阀是单向使用的。
样品使用不利于蝶阀的密封，会发生泄漏。
从上面的例子可以得出，蝶阀阀体的箭头方向是指介质的压力方向。安装前，用户应清楚地知道阀门关闭后介质压力的方向。自由阀体的箭头方向与介质压力方向一致，以便正确使用，并保持良好的密封性。
V。用户接受柔性硬密封蝶阀的注意事项
有必要对用户购买的所有阀门进行取样或检查。上兆阀门对产品质量进行抽检是为了保证产品质量，减少阀门安装后不必要的维护和更新。一次安装成功率高。但是，在抽查硬密封蝶阀的测试中，有一些用户没有注意到的地方，导致你的质量被怀疑或者不合格而被拒绝。原因是什么？环上根据直径有4、6、8、12个螺钉，螺栓最大直径不超过M10。
这些螺钉主要用于固定弹性阀座，不能承受全部介质压力。阀门安装在管道内，用外法兰的螺栓压紧，才能承受全部介质力。由于结构原因，用户通常会在测试操作的差异验收期间通知制造商泄漏情况。经过沟通，产品可以顺利过关，使用上没有问题。因此，下面介绍一下应该注意的事项，以便用户更好地了解和使用弹性硬密封蝶阀。
测试弹性硬密封
操作蝶阀时，将压环的侧面放在这个平面上，并放置一个与法兰外园和阀门通道尺寸相同的压板。如果用试验机测试，压爪要压在这个压板上，这样压力就均匀分布在阀体一侧的压环上。
如果使用盲板进行试验，一般情况下，夹紧式弹性硬密封蝶阀由两个法兰夹紧。有时，用户为了方便，只用一个法兰将阀门螺栓固定在底部。此时阀体上方压环上的固定螺丝将承受介质的全部压力。如前所述，这些螺丝不能承受介质的全部压力，所以用盲板测试时阀门不会泄漏，与实际使用基本一致。
在安装过程中经常会遇到上述问题。如果您了解我们的阀门结构，将会给您的安装带来方便，您可以正确使用弹性硬密封蝶阀。
