截止阀的结构原理
日期： 22-11-29 阅读次数：

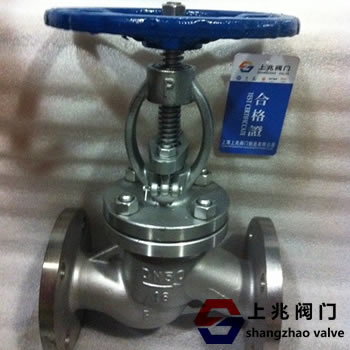

标准截止阀概述:
手动截止阀的启闭部分为插塞式阀瓣，密封为平面或海锥，阀瓣沿阀座中心线直线运动。截止阀可用于控制各种类型的流体，例如空气、水、蒸汽、各种腐蚀性介质、泥浆、油等。适用于切断和节流。因为这种阀门的阀杆启闭行程短，所以具有非常可靠的切断功能。
截止阀产品特点:
手动切断阀结构良好，密封可靠，性能优良，外形美观。提高了阀杆的刚性，明显降低了噪音和振动，延长了阀门的使用寿命和各项性能。2.截止阀可安装在管道的任何位置，介质从下向上流动。DN250以上采用先进的多重密封和双支架，导流运动可大大提高水锤冲击抗力，介质从上方进入，较好地解决了大口径阀门启闭力矩大、密封不严、填料室泄漏等问题，提高了阀门抵抗水锤冲击的各项性能。4.用于各种腐蚀介质的管道中，具有良好的防腐性能和足够的强度。5.法兰截止阀适用于耐高温的蒸汽和油管，具有耐高温性能。
截止阀的结构原理:
截止阀的主要开启和关闭部件是阀瓣和阀座。阀瓣沿阀座中心线移动，改变阀瓣与阀座之间的距离，从而改变流道的横截面积，从而实现流量控制和切断。
截止阀是一种强制密封阀，所以当阀门关闭时
必须对阀瓣施加压力，以防止密封面泄漏。当介质从阀瓣下面进入阀门时，克服阻力所需的操作力是阀杆和填料之间的摩擦力和介质压力产生的推力。关阀的力要大于开阀的力，所以阀杆的直径要大，否则阀杆会弯曲。近年来，自紧密封阀出现后，介质的流向从阀瓣上方进入阀腔。此时在介质的压力下，闭阀力小，但开阀力大，阀杆直径相应减小。而且在介质的作用下，这个阀门也比较严密。我国的三通阀曾经规定流向应该是从上到下。
当截止阀打开时，当流量达到公称直径的25~30时，阀瓣的开启高度已经达到很高的水平，表明阀门已经完全打开。因此，全开位置取决于阀瓣的行程。
截止阀之所以受欢迎，是因为它在开启和关闭时，密封面之间的摩擦力小，经久耐用，开启高度不高，制造容易，维修方便。它们不仅适用于中低压，也适用于高压。
阀门只允许介质向一个方向流动，安装时具有方向性。其结构长度比闸阀长，同时流体阻力大，长期运行，密封可靠性差。
紧急切断阀的安装和维护:
①在管道的任何位置安装手轮和手柄操作的切断阀。②手轮、手柄和传动机构不允许抬起。③安装时，应注意介质的流向与阀体上的箭头方向一致。④带变速器
机构的截止阀，如齿轮传动、电动、气动、液压等。，应按使用说明书的规定进行安装。
