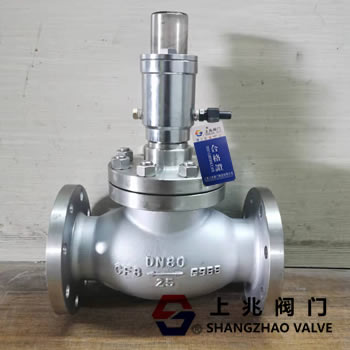

QDY421F-16C-50_液动燃气紧急切断阀
日期： 23-01-08 阅读次数：
QDY421F-16C-50_液动燃气紧急切断阀--产品简介:
QDY421F-16C-50 液动燃气紧急切断阀是储罐设备的安全保护阀，安装在液化石油气储气站、液化气充装站、储气站。与SB03-175型远距离手动油泵配套使用，阀门的启闭由液压控制，以便在管道或储罐发生大量泄漏甚至火灾时，或易熔合金在75℃熔化时，迅速泄压并关闭，油缸自动泄压，阀门迅速关闭停止泄漏，起到安全保护作用。
QDY421F-16C-50_液动燃气紧急切断阀性能规格:
压力等级1.6 u002F4.0Mpa 油缸工作压力6.0Mpa 工作温度:-40 ~+80℃
油缸介质:混合湖油和变压器油。
使用的介质:液氨、气态氨、天然气和液化气。
熔化温度:70℃
闭合时间:5秒
油缸开启压力:2.0Mpa 弹簧:50CrVA弹簧钢
类型:常闭式
QDY421F-16C-50_液动燃气紧急切断阀工作原理及结构描述:
油泵供油时，先导阀开启，阀瓣间的导槽为泄压入口，以减小启闭力，使阀门开启省力、快捷。当油泵释放压力时，阀门自动关闭。
紧急切断阀配有自动易熔塞切断装置。当环境温度达到70±5℃时，易熔合金熔化，气缸卸压，气体液压切断阀自动关闭。
切断阀采用PTFE P密封面，密封性能好。
液动切断阀的驱动部分与加压阀体分离，因此很容易更换液压缸易损件和液压缸O形圈。
液动气体切断阀的主要运动部件由含铬不锈钢制成，具有良好的耐腐蚀性。
QDY421F-16C-50_液动燃气紧急切断阀使用和储存注意事项:
日常储存时，阀门应使用塞子或盖子密封，并储存在干燥通风的房间内。长期存放时，应经常检查，清除污垢，加工面应涂防锈油，以防腐蚀。
安装前，应清洁油压切断阀，并拧紧螺纹接头。
液压切断阀采用止回阀原理，只能单向切断。安装时必须注意阀流道的标志，液压切断阀的所有零件都应防腐蚀。
订单必须注明法兰密封形式、压力等级和连接标准。
必须正确使用该阀门。如果你不遵守我们公司的指示，你将对造成的所有损失负责。
在使用气动紧急切断阀之前，请仔细阅读本手册。
