氨气电动紧急切断阀的机能先容
日期： 23-03-19 阅读次数：
氨气电动紧急切断阀的机能先容

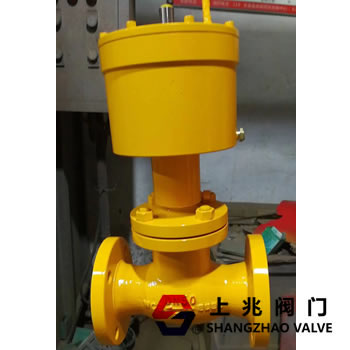

氨气电动紧急切断阀合用在液氨、氨气、自然气，煤气、液化气的长输管线、城市燃气输配管网，是根据GB／T12237-2007《石油、石化及相关产业用的钢制球阀》、GB／T12224-2005《钢制阀门一般要求》及相关阀门尺度要求制造，采用浮动球二片式典型结构，全通径设计，不锈钢球体，具有结构简朴、安装利便、启闭操纵省力、便于维修维护、机能安全、可靠、抗侵蚀机能高等特点。可专门用于自然气、煤气、液化气等燃气及非侵蚀性气体管道控制和流量控制。
氨气电动紧急切断阀主要机能特点：
1．壳体-壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐侵蚀性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。
2．电机-全封锁式鼠笼式电机，体积小，扭距大，惯性力小，绝缘等级为F级，内置热保护开关，可防止损坏电机。
3．手动结构-手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操纵。通电时，离合器自动复位。
4．指示器-指示器安装在中央轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更利便。
5．干燥器-用来控制温度，防止因为温度和天色变化导致执行器内部水分凝聚，保持内部电气元件的干燥。
6．限位开关-机械、电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简朴的调整机构能并利便地设定位置，且不受手轮过量的影响。
7．扭距开关-可提供过载保护，防止损坏电机。（出厂前已设定好，请用户不要随意更改设置）
8．自锁-精密的双蜗轮蜗杆机构可传输大扭距，效率高，噪音低（zui大50分贝），寿命长有自锁功能，防止反转，传动部门不乱可靠部门不乱可靠，无需再加油。
9．防脱螺栓-拆除外壳时，螺栓附在壳体上，不会脱落。
10．安装-底部安装尺寸符合ISO5211尺度，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。11．线路-控制线路符合单相或三相电源尺度，线路布置紧凑公道，接线端子可有效知足各种附加功能的要求。
12．蜗轮-采用凹轮设计，与蜗杆的接触面大，传输扭距大，平衡且耐磨，使用寿命长。
13．PCU板-结构紧凑公道，将PCU板内置于机壳内。
氨气电动紧急堵截阀尺度规格：
外壳:防水级别IP67,NEMA4and6
电机电源:尺度：220VAC单相
可选：110VAC单相,380/440VAC3相,50/60Hz,±10%
24VDC/110VDC/220VDC
电机:鼠笼式异步电机
限位开关:开/关，各1个SPDT,250VAC10A
辅助限位开关:开/关，各1个SPDT,250VAC10A
扭矩开关:开/关，各1个SPDT,250VAC10A
CHQ-005/008/010除外
行程:90°±10°0°～270°可选
失速防护/操纵温度:内置过热保护，开115℃±5℃/关97℃±5℃
指示器:连续的位置指示刻度
手动操纵:机械离合机构，配手轮操纵
自锁装置:蜗轮，蜗杆机构提供自锁
机械限位2个外部调整螺栓
干燥器:7-10W（110/220VAC）
接线孔:2个PF3/4”
环境温度:-20℃～+70℃
润滑:铝基润滑脂（EP型）
材料:钢，铝合金，铝青铜，聚碳酸脂
环境湿度:zui大90％RH-非凝聚
抗震机能:XYZ10g，0.2～34Hz，30分钟
外涂层:干粉，环氧聚酯，具有*防腐功能
