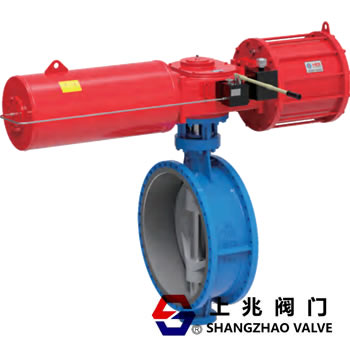

气动快速切断蝶阀KD647X,KD647H
日期： 23-04-14 阅读次数：
产品型号:KD647X,KD647H
气动快速切断蝶阀适用范围:加热炉煤气、高炉煤气、转炉煤气、煤气发生炉煤气等。
气动快速切断蝶阀适用温度:200℃-450℃
气动快速切断蝶阀系列蝶阀是在吸收国内外技术的基础上，根据用户实际工况设计的新一代快速切断蝶阀。它由防爆电磁阀、过滤器、转发器、气动装置和蝶阀组成，适用于加热炉煤气、高炉煤气、转炉煤气、除尘管道等可燃气体管道中需要快速切断的场合。由于采用了特殊的耐腐蚀材料和高科技防止烟雾进入轴套，蝶阀开关灵活不卡死。经客户多年使用，效果显著。
气动快速切断蝶阀工作原理:
气动气体快速切断蝶阀有单作用和双作用气动装置，紧急切断阀由单作用和双作用气缸、活塞、连杆、箱体输出轴和电磁阀、过滤减压阀等其他控制元件组成的机械传动机构。当气动执行机构接通电路和系统的气源时，电磁阀接收到24V的电压信号，转换成输出气压，使压缩空气进入缸体的一端，推动活塞向另一端移动。活塞通过连杆等部件带动输出轴运转，实现阀门的快速开启和关闭。同时，回声装置根据阀门的启闭位置反馈输出控制信号，进行正确定位。
气动快速切断蝶阀性能特点:
气动气体快速切断蝶阀:气动切断迅速，密封性能好，无泄漏。
阀体
一些燃气专用蝶阀阀杆镀铬，填充高温石墨，上下轴之间经过特殊处理，组装防锈装置。经过这些特殊工艺处理后，阀门具有耐腐蚀、抗焦油和有限的防止烟气进入轴承的能力，从而保证阀门开关灵活不卡死，起到切断管道内介质的作用。
气体气动快速切断蝶阀的结构特点；
1采用氟橡胶密封圈，密封性能好，无泄漏；
2。采用双偏心球面密封结构，密封副自动磨损补偿功能为:
3。由单、双作用气缸驱动，启闭力矩大，动作速度快，阀门启闭迅速，流阻损失小?？鲜奔?-5秒。
4。气缸采用缓冲设计，提高了使用寿命；汽缸上装有消声器，以减少噪音对环境的污染。
