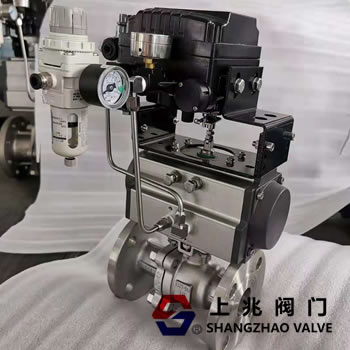

ZSHO气动切断阀
日期： 23-04-18 阅读次数：
ZSHO气动切断阀的工作原理；
ZSHO气动切断阀由高精度气动执行机构和优质球阀组成，属于气动开关球阀。气动切断球阀密封性能优良，流通能力大，结构简单，使用寿命长，维修方便。气动截止球阀执行机构具有结构简单紧凑、性能优良、输出扭矩大的特点。气动开关球阀还配有行程限位开关、电磁阀、减压阀和0.4-0.7MPa气源，实现开关操作，并发出两对无源触点信号指示阀门的开关。
执行器分为单动式和双动式。单作用式的独特优点是，一旦动力源发生故障，气动开关球阀将根据控制系统的要求自动处于开启或关闭位置。
气动紧急切断阀广泛应用于化工、石油、纺织、电力、食品制药、制冷、航空、航天、造纸等工业领域，不仅能控制气体、液体和蒸汽介质，还能控制污水和纤维的性质。
ZSHO气动切断阀特点:
流体阻力小，球阀是所有阀门中流体阻力最小的。即使直径减小的球阀的流体阻力也非常小。
推力轴承可以减少阀杆的摩擦力矩，使阀杆长时间平稳灵活地运转。
阀座的密封性能好，用PTFE等弹性材料制成的密封圈容易密封，球阀的密封能力随着介质压力的增加而增强。
4。阀杆密封可靠。
由于阀杆只是像旋转一样运动而不提升，阀杆的填料密封不易损坏，密封能力随着介质的压力而增强。
由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，因此球阀的使用寿命长。
ZSHO气动切断阀性能:
公称压力MPaPN1.6、2.5、4.0和6.4MPa，
泄漏:软密封:零泄漏；
硬密封:≤额定流量的10-5。
阀体形式两级阀体浮球两级阀体固定球
阀芯形式O型球形阀芯
密封填料PTFE，金属石墨缠绕垫片
连接形式法兰，焊接，螺纹
流量特性近似快开特性
适用温度PTFE≤150℃，RTFE≤180℃，PPL≤300℃，硬密封≤450℃
执行机构技术参数:
执行机构型号AT，AW系列单作用和双作用气动执行机构。供气压力为0.4 ~ 0.7 MPa，供气接口为G1、G1、G3和G1。
环境温度-30 ~+70℃
动作形式:单作用执行机构:气体封闭型B阀位在失气时打开；空气开启K阀位置在空气损失时关闭FC。
双作用致动器:气体关闭型B阀位置在气体损失时保持FL；空气丢失时，空气开启K阀位置保持FL when匹配
附件定位器、电磁阀、空气过滤器减压器、位置保持阀、行程开关、阀位变送器、手轮机构等。
