气动O型切断球阀和电动球阀的安装说明
电动O型切断断球阀适用于两位切断和调节。阀门与执行机构的连接采用直接连接，电动执行机构内置伺服系统，输入4-20mA信号和220VAC电源即可控制，无需额外的伺服放大器。

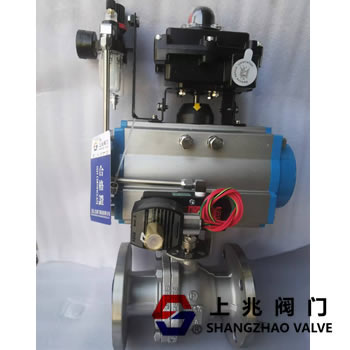

气动O型切断球阀采用新系列GT型气动执行机构，具有双作用和单作用弹簧复位和齿轮齿条传动，安全可靠；大口径阀门采用系列AW气动执行机构叉驱动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出扭矩大，体积小。
2。圆柱体采用铝金材质，重量轻，外形美观。
3。手动操作机构可以安装在顶部和底部。
4。齿条连接可以调节开启角度和额定流量。
5。执行机构可以选择现场信号反馈指令和各种附件实现自动操作。
6。IS05211标准连接为产品安装和更换提供了方便。
7。端部可调的连接螺钉可使标准产品在0°和90°具有4°的可调范围。确保与阀门的同步精度。
切断球阀的执行标准
1。设计和制造:GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。
2。法兰尺寸:JB/T74 ~ 90
JB74~90、GB9112~9131、HGJ44~76、SH3406、ANSIB16.5、JISB2212~2214、NFE29-211、DIN2543 .
3。结构长度:GB12221-89，ANSIB16.10，JISB2002，NFE29-305，DIN3202。
4。主要检验项目:JB/T9092和API598。
电动O型切断球阀适用于两位截止和调节。紧急切断阀门与执行机构的连接采用直接连接，电动执行机构内置伺服系统，输入4-20mA信号和220VAC电源即可控制，无需额外的伺服放大器。它具有连接简单、结构紧凑、体积小、重量轻、阻力小、动作稳定可靠等优点。根据用户要求，执行机构可配UNIC、PSQ、HQ、DHL等电子电动执行机构或GTX、AL等气动活塞执行机构。
