快速掌握调节阀的分类方法和知识就是这么简单
快速掌握调节阀的分类方法和知识就是这么简单！调节阀也叫控制阀，根据不同的标准和设计有不同多分类，上兆阀门今天就这个分类和大家聊一聊，大家可以拍砖，一起研讨调节阀的种类繁多。随着各类成套设备不断增加，且有多种分类方法。工艺流程和性能的不断改进、调节阀的种类还在不断增加，而且有很多分类的方法。
1-开关型气动调节阀
1.1.1按驱动方式分类
1.自力式调节阀：利用被调介质(液体、空气、燕汽、天然气等)自身能量实现介质温度、压力、波微压调节阀等。最自动调节的阀门，如自力式压力调节阀、自方式温度调节网、自力式差压调节陶自力式
2. 驱动式调节阀：借助手动、电动、气动来操纵的调节阀，如气动调节阀、电动调节阀、(电)液动调节阀、智能调节阀、手动调节阀等。
1.1.2按主要技术参数分类
1.按公称尺寸分类
1)小口径调节阀公称尺寸的调节阀。
2)中口径调节阀公称尺寸 为DN50- DN300的调节阀。
3)大口径调节阀公称尺寸≥DN350的调节阀。
2.按公称压力分类
(1) 真空调节阀 工作压力低于标准大气压的调节阀。
(2)低压调节阀公称压力 ≤PN16的调节阀。
(3)中压调节阀公称压力为 PN25 ~PN63的调节阀。
(4)高压调节阀公称压力为 PN100 PN800的调节阀。类会发道自尚第 1(5)超高压调节阀公 称压力>PN800的调节阀。
3.按介质工作温度分类
(1)高温调节阀1>450C 的调节阀。
(2)中温调节阀120C <1≤450T的调节阀。
(3)常温调节阀29C ≤1≤120C的调节阀。
(4)低温调节阀-100C ≤l≤-29心的调节阀。
(5)超低温调节阀t<- 100C的调节阀。
4.按阀体材料分类：
(1)非金属材料调节阀如陶瓷调节阀、 玻璃钢调节阀、塑料调节阀等。
(2)金属材料调节阀如铜合金调节阀、铝合金调节阀、铅合金调节阀、钛合金调节阀、蒙乃尔合金调节阀、哈氏合金调节阀、铸铁调节阀、碳素铸钢调节阀、低合金钢调节阀、高合金钢调节阀、不锈钢调节阀。
(3)金属阀体衬里调节阀如衬铅调节阀、 衬聚四氟乙烯调节阀、村搪瓷调节阀等。
5.按与管道的连接方式分类
(1)法兰连接调节阀阀体上带有法兰，与管道采用法兰连接的调节阀。
(2)螺纹连接调节阀阀体上带有内螺纹或外螺纹，与管道采用螺绞连接的调节阀。
(3) 焊接连接调节阀 阀体上带有焊口，与管道采用焊接连接的调节阀。
(4)夹箍连接调节阀阀体 上带有夹口，与管道采用夹箱连接的调节阀。
(5)卡套连接调节阀 用卡套与管道连接的调节阀。
6.按照操控方式来分类
(1)手动调节阀 借助手轮、手柄、杠杆或链轮等，由人力来操纵的调节阀。当霄惠传递较大的力矩时，可采用蜗轮、齿轮等减速装置。
(2)电动调节阀用电动机或其他电气装置操纵的调节阀。湖州奥食西海银序大代(3) 气动调节阀借助空气的压力操纵的调节阀。
1.1.3 按用途和作用分类

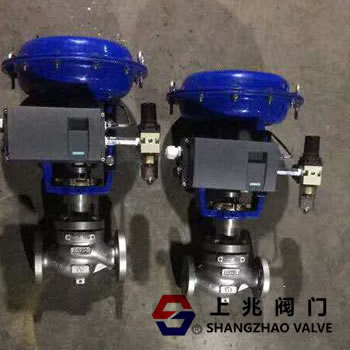

2-比例式气动薄膜调节阀
1.流量自动调节的调节阀:升压设备压送到管道的液体的流量，可借助流量变送器测量。变送
器的标准输出信号传送给调节器，调节器发生的控制信号通过阀门定位器作用在调节阀上。当有扰动作用时，如果管路中的流量下降，调节器使调节阀开大，一直到回复原来的流量。
2.液面自动调节的调节阀:罐中的液面高度的信号，由变送器传送给调节器。输出值与给定值在调节器中比较，调节器输出信号作用于调节阀。当液面增高时，流量减少:相反，当液面下降时，流量增加。
3.压力自动调节的调节阀:使系统或罐中保持压力恒定的调节阀。
4.温度自动调节的调节阀。 (使工艺过程保持一定温度的调节阀)
1.1.4按结构型式分类
1.气动调节阀
(1)按气动执行机构的形式分类
1) 薄膜执行机构。又分直装式(正作用和反作用)及侧装式(正作用和反作用)。
2)活塞执行机构。又分比例式(正作用和反作用)和二位式。
3)长行程执行机构。
4)滚动薄膜执行机构。
(2)按调节形式分类
①调节型;
②切断型;
③调节切断型。
(3)按移动形式分类:①直行程;②角行程。
(4) 按阀芯形状分类①平板形阀芯;②柱寨形闽芯;③窗口形阀芯:④套筒形网芯;⑤多级形阀芯;⑥偏旋形阀芯;⑦蝶形阀芯;⑧球形阀芯。
(5) 按流量特性分类:①直线;②等百分比;③抛物线;④快开。
(6)按上阀盖形式分类:①普通型:②散(吸)热型: ③长颈型;④波纹管密封型。
2. 电动调节阀
(1)按电动执行机构的形式分类 ①角行程;②直行程;③多回转式。(2)按附件形式分类①伺服放大器; ②限位开关。
(3)按流量特性分类①直线; ②等百分比;③抛物线;④快开。
(4) 按上盖形式分类①普通型;②散(吸)垫型;③长颈型;④波纹管密封型。
3.手动调节阀
按阀芯形状分类:①圆锥形;②柱塞形;③窗口形;④套筒形:⑤多级形;⑥偏旋形;⑦蝶形;⑧球形或半球形。
另外，还有(电)液动调节阀和智能型调节阀等。
3-碳钢和不锈钢材质，
气动分为薄膜开关型，薄膜调节型，薄膜开关型，活塞调节阀型。
