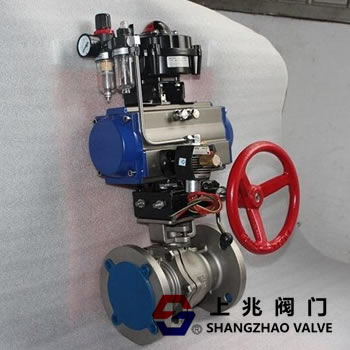

Q641F-16C故障自动复位防爆气动切断球阀技术参数
日期： 23-12-04 阅读次数：
ZSHR/ZSTR气动切断球阀是由球阀与气动执行机构及其它相关附件组成，利用气源驱动来控制阀门启闭，配行程限位开关、单电控或双电控电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动切断球阀密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。配用的执行机构具有结构简单，紧凑，性能优，输出力矩大等特点。执行器分单作用和双作用两种型号。单作用式的优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于开启或关闭的位置。广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸等工业领域，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质。可根据工况需要装配上阀门定位器，输入4-20mA的模拟量信号，达到对球阀开度大小的百分比调节控制。
单电控电磁阀和双电控电磁阀的区别：
单电控：即只有一个电磁线圈，一般用在2位3通电磁阀，线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动"。 常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动"。
双电控：即有两个电磁线圈，一般用在两位五通电磁阀，两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。 给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁"。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
ZSHR/ZSTR气动切断球阀特点：
ZSHR/ZSTR气动切断球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点：
1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
ZSHR/ZSTR气动切断球阀性能：
ZSHR/ZSTR气动O型切断球阀主要用于管道介质的切断，密封性好，可以到达零泄漏。ZSHR气动执行器为双作用式，内部没有复位弹簧。ZSTR气动执行器为单作用式，内部有复位弹簧，在气源故障时可以自动复位，保证工艺设备的安全。适用于含有悬浮颗粒，黏稠介质，流阻小，流通能力大，气动执行器可以配装电磁阀，行程开关，过滤减压器等附件。远程操控十分方便，并可以实时反馈现场阀门开关情况。
ZSHR/ZSTR气动切断球阀结构原理：
ZSHR/ZSTR气动切断球阀是一种旋转型切断球阀，为气动单元组合仪表中的执行单元，一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种，分别用于常温（-40～180℃）及高温（-60～450℃）场合。该产品传动效率高，推力大，密封性能好，额定流量系数大，零件互换性强等特点。
ZSHR/ZSTR气动切断球阀工作原理：
ZSHR/ZSTR气动切断球阀一般与电磁阀、限位开关等附件组合使用，采用GT、AT、AW等气动执行器，具有输出力大、动作灵敏，能进行有效的开启和切断。其圆柱形通孔球体阀芯具有剪切功能，对控制带有纤维和颗粒等粘性介质的效果仅次于V型球阀。
