不锈钢减压阀

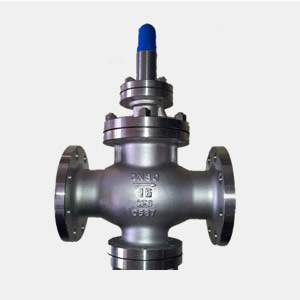

Y43H不锈钢蒸汽减压阀产品概述：
Y43H-16P 不锈钢蒸汽减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。
Y43H不锈钢蒸汽减压阀 产品特点：
1、Y43H不锈钢蒸汽减压阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，
2、改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。
3、本产品主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
4、极好的水力特性，压力损失小，减压比可达10：1以上。
5、可满足多种减压要求，特别适用于支路减压阀系统。
Y43H不锈钢蒸汽减压阀 主要零件材质：
零件名称 | 零件材料 |
阀体阀盖底盖 | CF8 |
阀座阀盘 | 304 |
缸套 | 2Cr13/铜合金 |
活塞 | 304 |
导阀座导阀杆 | F304 |
主阀弹簧 | 1Cr18Ni9Ti |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si12Mn |
Y43H不锈钢蒸汽减压阀 主要外形尺寸:
公称通径 | 外形尺寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
