不锈钢水力控制阀
一、不锈钢安全泄压持压阀工作原理：

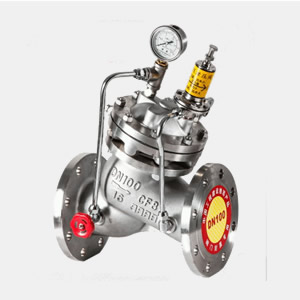

AX742X-16P 不锈钢安全泄压持压阀当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。调节导阀弹簧即可设定出口压力。
二、不锈钢安全泄压持压阀工作特点：
1、压力控制稳定可靠。导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。
2、AX742X安全泄压持压阀操作方便。工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。
三、不锈钢安全泄压持压阀性能技术参数：
1、 型号：AX742X
2、 规格：DN65-DN500
3、公称压力：1.6Mpa-2.5Mpa
4、动作压力：不小于0.05MPa
5、适用介质：水
6、适用温度：0-80度
7、缓闭时间:3-60秒
