襯陶瓷閥門

手動陶瓷排渣閘閥

PZ41TC-10/16C 手動陶瓷排渣閘閥閘板、閥座、密封面材料采用結構陶瓷制造，耐磨損、耐腐蝕、抗高溫蠕變和熱震性，可實現長壽命免維護，出口部位采用流線型設計，可以有效防止積渣，采用手動、氣動和電動等傳動方式
PZ41TC 手動陶瓷排渣閘閥產品概述：

PZ41TC-10/16C 手動陶瓷排渣閘閥閘板、閥座、密封面材料采用結構陶瓷制造，耐磨損、耐腐蝕、抗高溫蠕變和熱震性，可實現長壽命免維護，出口部位采用流線型設計，可以有效防止積渣，采用手動、氣動和電動等傳動方式。

PZ41TC 手動陶瓷排渣閘閥產品特點：

1、適用于石油化工、冶金、礦山、電力、輸煤廠、水泥廠、水處理等行業。

2、閘板、閥座密封面材料均采用結構陶瓷制造，可耐磨損、腐蝕和抗高溫蠕變、抗熱震性，實現長壽命免維護。

3、排渣閥閥體下部分帶有排渣口，在關閉的情況下由于管道壓力沖向排渣口使渣子徹底排出，不會有灰渣留在閥底，使閘板完全密封。

4、適用介質：灰渣水混合物，渣水比＞1:6，zui大粒度≤50mm。

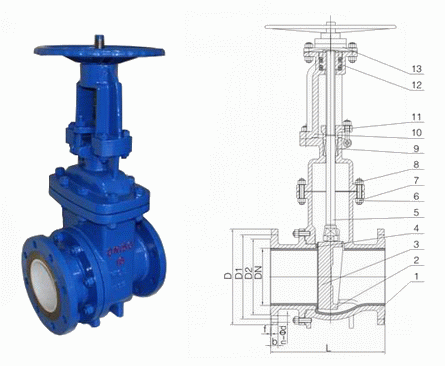

PZ41TC 手動陶瓷排渣閘閥零件材料：

 序號

 名稱

 材料

 序號

 名稱

 材料

 1

 右閥體

 WCB

 8

 閥蓋

 WCB

 2

 左閥體

 WCB

 9

 填料

 柔性石墨

 3

 閘板

 WCB+結構陶瓷

 10

 支架

 WCB

 4

閥座

 結構陶瓷

 11

 填料壓板

 WCB

 5

 閥桿

 2Cr13

 12

 閥桿螺母

 青銅

 6

 螺栓

 25#

 13

 手動裝置

 組合件

 7

 螺母

 25#





PZ41TC 手動陶瓷排渣閘閥連接尺寸：




DN

 PN(Mpa)

 L

 D

 D1

 C

 H

 n-d

 50

 1.0

 250

 165

 125

 20

 335

4-Φ18

 80

 280

 200

 160

 20

 510

8-Φ18

 100

 300

 220

 180

 22

 685

8-Φ18

 150

 350

 285

 240

 24

 790

8-Φ22

 200

 400

 340

 295

 24

 885

8-Φ22

 250

 450

 395

 350

 26

 1015

12-Φ22

 300

 500

 445

 400

 26

 1190

16-Φ26

 350

 550

 505

 460

 26

 1350

16-Φ22

 400

 600

 565

 515

 26

 1460

16-Φ26



 DN

 PN(Mpa)

 L

 D

 D1

 C

 H

 n-d

 50

 1.6

 250

 165

 125

 20

 335

4-Φ18

 80

 280

 200

 160

 20

 510

8-Φ18

 100

 300

 220

 180

 22

 685

8-Φ18

 125

 325

 250

 210

 22

 730

8-Φ18

 150

  350

 285

 240

 24

 790

8-Φ22

 200

 400

 340

 295

 24

 885

12-Φ22

 250

  450

 405

 355

 26

 1015

12-Φ26

 300

  500

 460

 410

 28

 1190

12-Φ26

 350

 550

 520

 470

 30

 1350

16-Φ26

 400

 600

 580

 525

 32

 1460

16-Φ30
