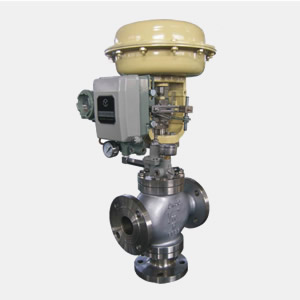

气动薄膜三通调节阀

ZMAQ-16P 气动薄膜三通调节阀有合流（ZMAQ型）和分流(ZMAX型)两种结构形式即一进二出（分流型），二进一出（合流型）。采用双阀芯上下导向结构，配用多弹簧执行机构，阀体为四通结构，从而达到流体混合升温或降温作用，或流体不等呈分流，满足不同工况的使用要求。具有结构简单、重量轻、体积小、拆装方便等优点。

气动三通调节阀气动河流调节阀气动分流调节阀

产品介绍

ZMAQ（X）气动薄膜三通调节阀产品概述：

ZMAQ-16P 气动薄膜三通调节阀有合流（ZMAQ型）和分流(ZMAX型)两种结构形式即一进二出（分流型），二进一出（合流型）。采用双阀芯上下导向结构，配用多弹簧执行机构，阀体为四通结构，从而达到流体混合升温或降温作用，或流体不等呈分流，满足不同工况的使用要求。具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。气动三通调节阀在某些场合可以替代两个气动单座调节阀和一个三通接管而等到广泛应用常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm和压。差较大的分流场合，不能互换使用。

ZMAQ（X）气动薄膜三通调节阀技术参数：

公称通径mm		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1360
	分流						85	135	210	340	535	800	1360
额定行程L(mm)		16		25		40			60			100
执行器型号		ZHA/B-22		ZHA/B-23		ZHA/B-34			ZHA/B-45			ZHA/B-56
薄膜有效面积Ae(cm2)		350		350		560			900			1600
气源压力Ps(MPa)		0.14～0.4
信号范围Pr(KPa)		20～100,40～200,80～240 段幅:20～60,60～100
电信号		4～20mA DC或0～10mA DC (切断型:电磁阀AC220V或DC24V)
作用模式		气开式(K)型,气关式(B)型
流量特性		直线性,抛物线性
允许泄漏量(L/h)		10-3×阀额定容量,
固有可调比R		30:1
气源接头		M16×1.5
公称压力PN(MPa)		1.6 2.5 4.0 6.4

ZMAQ（X）气动薄膜三通调节阀零部件材料：

材料代号		C(WCB)	P(304)	R(316)
主要零件	阀体,阀盖	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	阀芯,阀座	1Cr18Ni9Ti(304)或司钛莱合金堆焊	1Cr18Ni9Ti(304)或司钛莱合金堆焊	1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
	垫片	增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片
	上下膜盖	A3钢板冲压
	波纹膜片	丁晴橡胶夹增强涤沦织物
	弹簧	60Si2Mn
	推杆,衬套	2Cr13
	轴套	聚氨酯(用于反作用)
适用工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
	常温型	-30～+250 F4:≤200℃	-40～+250 F4:≤200℃	-40～+250℃ F4:≤200℃
	高温型	-30～+450℃	-40～+450℃	-40～+450℃

ZMAQ（X）气动薄膜三通调节阀结构特点：

1．气动三通调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA ?DC或4-20mA ?DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制(段幅信号)，从而改变阀芯开度位移，达到对流体介质的工艺参数精确调节控制。

2．气动三通调节阀按作用模式可分；正作用：气闭式(当信号压力增大时阀位向下位移)，《B型》

反作用：气开式(当信号压力增大时阀位向上位移)，《K型》

3．三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯，采用阀芯侧面导向与阀座内表面导向和上衬套导向，因此导向面积大，工作可靠。流体对阀芯作用方向都处于流开状态，故阀工作性能稳定。

4．三通调节阀有三通合流式调节阀(把两种流体经三通阀混合成一种流体)和三通分流式调节阀(把一种流体经三通阀分成两路流出)两种形式。当公称通径DN≤80mm和压差较小的场合时，分流阀可以采用同口径的合流阀代替。流量特性有直线性，抛物线性两种。

5．三通调节阀它可以代替二台同时使用的二通调节阀，起分流或合流作用及两相调节配比作用。

ZMAQ（X）气动薄膜三通调节阀主要外形尺寸：

公称通径 (DN)	A	L			H1		合流H2			分流H2
		PN MPa			H1		PN MPa			PN MPa
		1.6	4.0	6.4	普通型	高温型	1.6	4.0	6.4	1.6	4.0	6.4
25	285	185	190	200	622	725	140	150	150	140	150	160
32	285	200	200	210	637	750	150	160	170	150	160	170
40	325	220	220	235	660	776	160	170	180	160	170	180
50	235	250	255	265	695	800	180	190	200	180	190	200
65	410	275	285	295	829	988	200	210	220	200	210	220
80	410	300	310	320	854	1010	210	230	240	225	250	265
100	410	350	360	370	873	1036	220	250	260	245	275	285
125	495	410	430	440	1088	1270	260	300	300	285	320	325
150	495	450	465	475	1110	1295	280	320	320	305	340	345
200	495	550	560	570	1170	1351	320	380	380	350	400	410
250	600	670	690	752	1530	1730	444	474	474		540	540
300	600	770	795	819	1615	1810	489	584	584		612	612

注：公称通径DN≤80mm的分流阀采用同口径的合流阀代替。
