Q41F不銹鋼球閥
日期: 21-06-18 閱讀次數:

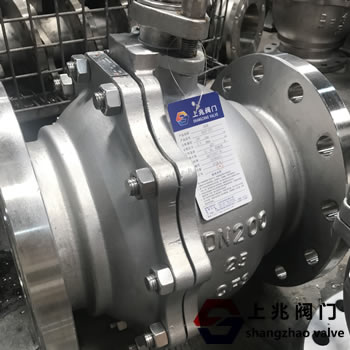

Q41F不銹鋼球閥產品介紹:
Q41F不銹鋼球閥和旋塞閥是同一種閥門,只是它的關閉部分是一個球體,球體繞閥體中心線旋轉達到啟閉.
主要用于管道中介質的阻塞、分配和改變運動方向。
用于切斷或接通管道中不同材質的介質,分別適用于水、蒸汽、油、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等介質。
Q41F不銹鋼球閥廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門。直徑可以小到幾毫米,大到幾米,所以從高真空到高壓都可以使用。
Q41F不銹鋼球閥產品特點:
1。該閥門結構簡單、體積小、重量輕、流阻小、節能效果好。當介質流經閥門時,相當于流經直通管道。這個流體阻力是最小的
2。流體進出閥門的方向可以任意選擇,具有雙向作用。
3。我公司生產的閥門管件的連接方式有:內螺紋、法蘭、對焊、塞焊、快裝等,可安裝在水平管道和垂直管道中。
4。操作方便,切換快捷,只需轉動90度即可切換手柄。
氣動和電動可任意調節。
5.防漏電效果好,開關的使用壽命可比其他設備長5-10倍。
Q41F不銹鋼球閥技術參數:
型號 | Q41F-16C Q41F-25C | Q41F-16P Q41F-25P | |
工作壓力(MPa) | 1.6~2.5 | ||
適用溫度(℃) | ≤180 | ||
適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 | |
材料 | 閥體、閥蓋 | 碳素鋼鑄鋼 | 鉻鎳系不銹鋼 |
球體、閥桿 | 鉻/鉻鎳/鉻鎳鉬系不銹鋼 | 鉻鎳系不銹鋼 | |
密封圈 | 柔性石墨墊圈/316+柔性石墨墊圈 | ||
填料 | 聚四氟乙烯 |
Q41F不銹鋼球閥結構特及外形連接尺寸:
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
