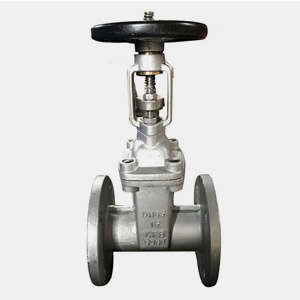

不锈钢闸阀
弹性座封不锈钢闸阀概述：
Z41X-10/16P 弹性座封不锈钢闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开度，启闭迅速可靠，故常应用于消防及工业系统。一般安装于距地面较高位置。
弹性座封不锈钢闸阀主要技术参数：
公称压力：PN10（1.0MPa）～PN25（2.5MPa）
公称通径：DN50mm-DN400mm（DN400mm-DN1200mm请选择暗杆闸阀）
工作温度：O℃～80℃
适用介质：水、油、气等
法兰标准：GB／T 17241.6 GB9113
试验标准：GBl3927 APl598
弹性座封不锈钢闸阀安装事项：
1、Z41X-10/16P 弹性座封不锈钢闸阀的手轮、手柄以及传动结构是不允许做起吊使用，并且严禁碰撞，避免破损;
2、明杆闸阀应该垂直安装，就是将阀杆安置在垂直位置，手轮放在顶端;
3、带有旁通阀的明杆闸阀在使用前应该先将旁通阀打开;
4、带有传动机构的闸阀要按照的安装说明书进行安置;
5、如果经常使用明杆闸阀，少每个月就要进行清洗、润滑一次。
弹性座封不锈钢闸阀主要零部件材料：
序 号 | 零件名称 | 材质 |
1 | 手轮 | 可锻铸铁 |
2 | 阀杆螺母 | 铜合金 |
3 | 支架 | 灰铸铁、球墨铸铁、铸钢、不锈钢 |
4 | 压盖 | 球墨铸铁、铸钢 |
5 | 密封圈 | 丁腈橡胶、三元乙丙 |
6 | 阀杆 | 不锈钢 |
7 | 中口垫 | 丁腈橡胶、三元乙丙 |
8 | 闸板 | 球墨铸铁+三元乙丙或丁腈橡胶、不锈钢 |
9 | 阀体 | 灰铸铁、球墨铸铁、铸钢、不锈钢 |
弹性座封不锈钢闸阀主要外形结构图和连接尺寸表
Z41X-10Q/16（RRHX-10Q/16） | |||
公称通径 DN（mm） | 结构长度 L（mm） | 结构高度（全关） H（mm） | 结构高度（全开） H1（mm） |
DN50 | 178 | 300 | 350 |
DN65 | 190 | 315 | 380 |
DN80 | 203 | 350 | 430 |
DN100 | 209 | 410 | 510 |
DN125 | 254 | 500 | 625 |
DN150 | 267 | 560 | 720 |
DN200 | 292 | 685 | 780 |
DN250 | 330 | 875 | 1125 |
DN300 | 356 | 980 | 1280 |
DN350 | 381 | 1080 | 130 |
DN400 | 406 | 1150 | 1550 |
DN450 | 432 | - | - |
DN500 | 457 | - | - |
DN600 | 508 | - | - |
DN700 | 610 | - | - |
DN800 | 660 | - | - |
