衬氟旋塞阀

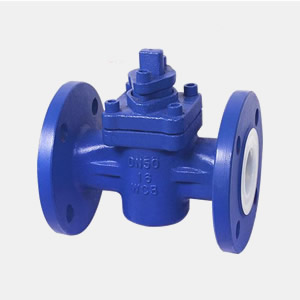

X43F46 衬氟旋塞阀的塞体多为圆锥体(也有圆柱体)，与阀体的圆锥孔面配合组成密封副。衬氟旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。
衬氟旋塞阀产品概述：
X43F46 衬氟旋塞阀是一种用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。旋塞阀的塞体为圆柱体，与阀体的圆孔面配合组成密封副。旋塞阀是历史上使用早的一种阀门，其结构简单、开关迅速、流体阻力小。专业供应衬氟旋塞阀 法兰衬氟旋塞阀 X43F46衬氟旋塞阀
衬氟旋塞阀工作原理：
X43F46 衬氟旋塞阀用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为 “考克”。衬氟旋塞阀的塞体多为圆锥体(也有圆柱体)，与阀体的圆锥孔面配合组成密封副。衬氟旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低不高于1兆帕)和小口径(小于100毫米)的场合.
衬氟旋塞阀优点：
1、X43F46衬氟旋塞阀用于经常操作，启闭迅速、轻便。
2、衬氟旋塞阀流体阻力小。
3、衬氟旋塞阀结构简单，相对体积小，重量轻，便于维修。
4、密封性能好
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。
衬氟旋塞阀标准：
技术规范 technical specification | |
技术标准 | GB 12240 |
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | GB/T13927 |
驱动方式 | 蜗轮 、手动、电动、气动 |
衬氟旋塞阀主要零件材料：
零件名称 | 材料 |
阀体 | 铸钢l、不锈钢 、内衬F4、F46 |
塞子 | 铸、铸钢 、不锈钢、内衬F4、F46 |
阀盖 | 铸铁 、 铸钢 、不锈钢 |
填料 | PTFE(F4)聚四氯乙烯 |
衬氟旋塞阀连接尺寸：
DN（mm） | 尺寸（mm） | ||||||
L | D | D1 | D2 | □S | z-φd | H1 | |
50 | 170 | 160 | 125 | 100 | 32 | 4╳φ18 | 315 |
65 | 220 | 180 | 145 | 120 | 36 | 4╳φ18 | 360 |
80 | 250 | 195 | 160 | 135 | 46 | 4╳φ18 | 455 |
100 | 300 | 215 | 180 | 155 | 50 | 8╳φ18 | 500 |
125 | 350 | 245 | 210 | 185 | 55 | 8╳φ18 | 510 |
150 | 400 | 280 | 240 | 210 | 60 | 8╳φ23 | 605 |
200 | 450 | 335 | 295 | 265 | 60 | 8╳φ23 | 760 |
250 | 530 | 390 | 350 | 320 | 85 | 12╳φ23 | 800 |
300 | 580 | 440 | 400 | 368 | 100 | 12╳φ23 | 820 |
