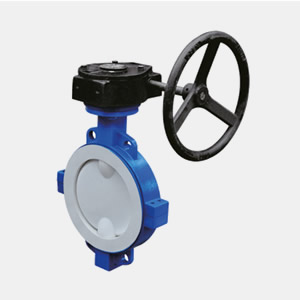

衬氟对夹式蝶阀
D371F46-16C 衬氟对夹式蝶阀是随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起节断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。
D371F46 衬氟对夹式蝶阀产品概述：
D371F46-16C 衬氟对夹式蝶阀是随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起节断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体积小重量轻、结构简单等优点，与同参数闸阀比较，平均减累重量达30~50%,蝶板旋转90°即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等等，转矩相反，因此启闭力矩较小。
1.其基本类型有两种，法兰式和对夹式（中线）全衬里型对夹式蝶阀，采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中蝶阀阀杆与蝶板（锻）为一体，表面均匀包裹一层FEP。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性忖垫阀座，完全达到介质的零泄漏。
2. 由上述型号扩展而成的法兰式和对夹式半衬里蝶阀，其内件蝶板和阀杆不衬，采用耐蚀不锈钢材料；而阀体采用全衬工艺。这种结构称为半衬里蝶阀。
D371F46 衬氟对夹式蝶阀结构特点：
1. 中线蝶阀为整个蝶板与蝶座在360°圆周内同心（中线），具有双向密封功能，压力、流量可自由调节。
2. 四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
A. 轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈；
B. 轴头端面采用弹性O型圈和轴肩处钢性垫圈、弹性橡胶垫组合；
C. 轴的径向采用O型圈与金属垫的组合；
D. 阀座镶在有弹性的阀体槽内。
3. 采用可调弹性弹子定位，定位准确，结构简单。
设计规范：遵循GB 12238，API609标准。
驱动方式：手动、蜗轮传动、气动、电动。
a. D371F46 半衬里型：阀体全衬里/蝶板全衬层/蝶板与板轴合为一体
b. D371F4 全衬里型：阀体全衬里/蝶板全衬层
c. D371F46 全衬里型：阀体全衬里/蝶板为不锈钢(不衬)
D371F46 衬氟对夹式蝶阀执行标准：
设计与制造：GB/T 12238(中线) / API609
结构长度：GB/T12221 / API609
法兰尺寸：HG/T20592 / ASME B16.5
压力试验：GB/T13927 / API598
标志：GB/T 12220
供货：JB/T 7928
D371F46 衬氟对夹式蝶阀--主要零部件材料表：
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 蝶板 | WCB | 35 | CF8 | CF8M | CF3 | CF3M |
| 3 | 阀杆 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 |
| 4 | 衬里/阀座 | PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 5 | 密封圈 | FPM(氟橡胶) | FPM(氟橡胶) | ||||
| 6 | 弹性条(垫) | Si(硅橡胶) | Si(硅橡胶) | ||||
| 7 | 调节定位座 | 0Cr18Ni9 | 0Cr18Ni9 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 8 | 紧固螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 9 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | 操作手柄 | ZL101 | |||||

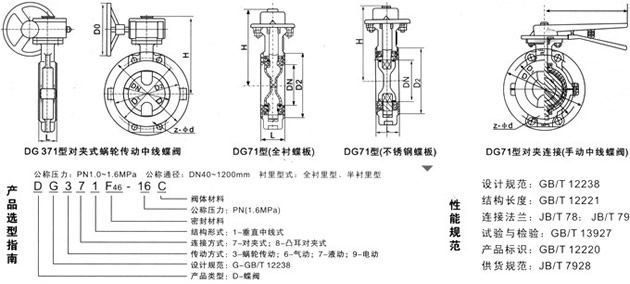

D371F46 衬氟对夹式蝶阀--主要外形和连接尺寸：
| 公称通经 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa | |||||||||||
| 40 | 3/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 46 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
| 100 | 4 | 52 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
| 125 | 5 | 56 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
| 150 | 6 | 56 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 280 | 240 | 210 | 3 | 28 | 8-φ18 |
| 200 | 8 | 60 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
| 250 | 10 | 68 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
| 300 | 12 | 78 | 440 | 400 | 368 | 3 | 28 | 12-φ23 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
| 350 | 14 | 78 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 520 | 470 | 435 | 4 | 38 | 16-φ25 |
| 400 | 16 | 102 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 580 | 525 | 485 | 4 | 40 | 16-φ30 |
| 450 | 18 | 114 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | 640 | 585 | 545 | 4 | 44 | 20-φ30 |
| 500 | 20 | 127 | 670 | 620 | 585 | 4 | 34 | 20-φ25 | 705 | 650 | 608 | 4 | 46 | 20-φ34 |
| 600 | 24 | 154 | 780 | 725 | 685 | 5 | 36 | 20-φ30 | 840 | 770 | 718 | 5 | 54 | 20-φ41 |
| 700 | 28 | 165 | 895 | 840 | 800 | 5 | 40 | 24-φ30 | 910 | 840 | 788 | 5 | 54 | 24-φ41 |
| 800 | 32 | 190 | 1010 | 950 | 905 | 5 | 44 | 24-φ34 | 1020 | 950 | 898 | 5 | 54 | 24-φ41 |
| 900 | 36 | 203 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 | 1120 | 1050 | 998 | 5 | 54 | 28-φ41 |
| 1000 | 40 | 216 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 | 1255 | 1170 | 1110 | 5 | 60 | 28-φ48 |
| 1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-φ41 | ||||||
