衬氟阀门

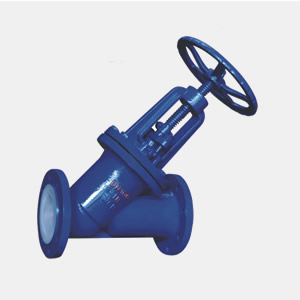

直流式衬氟截止阀

J45F46直流式衬氟截止阀适用于多种浓度的盐酸、硫酸、氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀交替、酸碱交替、多种有机浓剂和其它强蚀性介质。
J45F46 直流式衬氟截止阀产品概述：

J45F46 直流式衬氟截止阀的启闭是靠旋转手轮，使阀杆作轴向运动时，带动阀瓣升降而达到的。当手轮顺时针方向旋转时阀瓣下降。将通路截断。
阀体内腔表面以及阀盖、阀瓣、和阀杆等零件与介质接触部分的表面，均衬有聚全氟乙丙烯塑料。故具有最佳的耐腐蚀性能。适用于多种浓度的盐酸、硫酸、氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀交替、酸碱交替、多种有机浓剂和其它强蚀性介质。
FEP(F46)、PCTFE(F3)衬氟直流截止阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。



设计规范

结构长度

连接法兰

试验与检验

产品标识

供货规范

GB/T12233
(GB/T12235)

GB/T 12221

JB/T 78;JB/T 79

GB/T 13927

GB/T 12220

JB/T 7928


J45F46直流式衬氟截止阀零件材质表：


序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

G


R

PL

PL

1

阀体 / 端盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

球体 / 阀杆

35

2Cr18

1Cr18Ni9

1Cr18NI12Mo2TI

00Cr18NI10

00Cr17NI14Mo2

3

衬里 / 阀座

PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 )

4

填料 / 压盖

WCB

CF8

CF8M

CF3

CF3M

5

填料

PTFE(F4)

PTFE(F4)

PTFE(F4)

6

活节螺栓

35

1Cr18Ni2

1Cr18Ni2

7

阀杆螺母

ZCuA110Fa3

ZCuA110Fa3

ZCuA110Fa3

8

紧固螺栓

35

1Cr18Ni2

1Cr18Ni2

9

螺母

45

0Cr18NI9

0Cr18NI9

10

手 轮

WCB

WCB

WCB

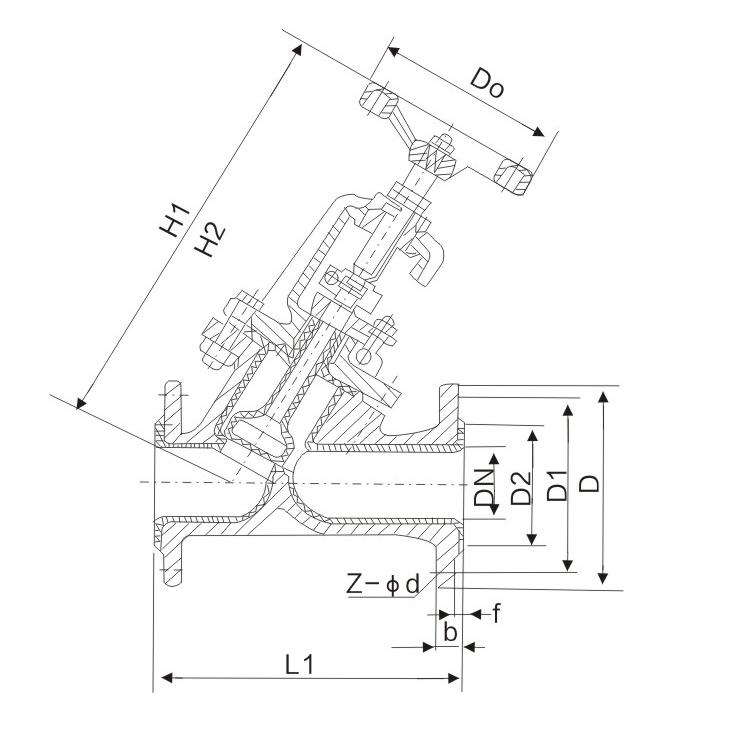

J45F46直流式衬氟截止阀规格尺寸表：



公称通径

标准值

参考值

DN
(mm)

NPS
(inch)

L

D

D1

D2

1


z- φ d

DO

H

H1

WT(kg)

PN 1.0MPa

15

1/2

180

95

65

45

2

14

4- φ 14

100

235

260

6.5

20

3/4

150

105

75

55

2

16

4- φ 14

100

240

265

7

25

1

160

115

85

65

2

16

4- φ 14

120

245

270

7.8

32

11/4

180

135

100

78

2

18

4- φ 18

140

255

285

11

40

11/2

200

145

110

85

3

18

4- φ 18

140

265

315

13

50

2

230

160

125

100

3

20

4- φ 18

160

295

330

15

65

21/2

290

180

145

125

3

20

4- φ 18

180

350

395

23

80

3

310

192

160

135

3

22

4- φ 18

240

395

445

38

100

4

350

215

180

155

3

22

8- φ 18

240

450

490

42

125

5

400

245

210

185

3

24

8- φ 18

280

525

555

55

182

6

480

280

240

210

3

24

8- φ 18

320

605

646

77

200

8

495

335

295

165

3

26

8- φ 23

360

645

765

135

250

10

622

390

350

320

3

28

12- φ 23

400

685

805

220

300

12

698

440

400

368

4

28

12- φ 23

400

710

414

277

350

14

787

500

460

428

4

30

16- φ 23

450

750

855

320
