衬氟阀门
衬氟法兰闸阀

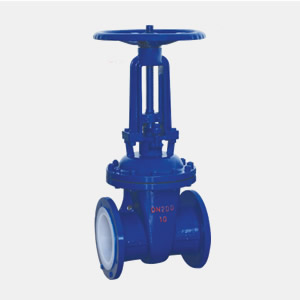

Z41F46 衬氟法兰闸阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
衬氟法兰闸阀产品简介：
Z41F46 衬氟法兰闸阀是一种带见的启闭阀门，新研制的适用于腐蚀性介质的专用闸阀,利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。衬氟闸阀是采用内衬防腐塑料，整体包胶技术生产出来的防腐阀门。
衬氟法兰闸阀结构特点:
1.Z41F46衬氟法兰闸阀有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2.密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5. ZG941F46衬里楔式闸阀介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
衬氟法兰闸阀应用范围：
Z41F46 衬氟法兰闸阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。阀体有扁体和圆体两种形状：GB国标阀门采用圆体，ANSI磅级美标阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体。
衬氟法兰闸阀执行标准：
相关型号：Z41F3-16C Z41F46-16C,Z41F3-10C,Z41F3-16C
设计制造标准：GB/T 12234
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
衬氟法兰闸阀零部件材料：
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | G | P | R | PL | PL | ||
| 1 | 阀体 / 端盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 球体 / 阀杆 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18NI12Mo2TI | 00Cr18NI10 | 00Cr17Ni14Mo2 |
| 3 | 衬里 / 阀座 | PTFE（F 4 ） 、 PCTFE（F 3 ） 、 FEP（F 46 ） 、 PFA（ 可溶性 F 4 ） | |||||
| 4 | 填料 / 压盖 | PTFE（F4） | PTFE（F4） | PTFE（F4） | |||
| 5 | 填料 | 35 | 1Cr17NI2 | 1Cr17Ni2 | |||
| 6 | 活节螺栓 | ZCuA110Fa3 | ZCuA110Fa3 | ZCuA110Fa3 | |||
| 7 | 阀杆螺母 | 35 | 1Cr18Ni2 | 1Cr18Ni2 | |||
| 8 | 紧固螺栓 | 35 | 1Cr18Ni2 | 1Cr18Ni2 | |||
| 9 | 螺母 | 45 | 0Cr18NI9 | 0Cr18NI9 | |||
| 10 | 手 轮 | WCB | WCB | WCB | |||
主要连接尺寸:
| 公称通径 | 标准值 | 参考值 | ||||||||||
| DN | NPS | L | D | D1 | D2 | 1 | b | z- φ d | DO | H | H1 | WT（kg） |
| （mm） | （inch） | PN0.6MPa | ||||||||||
| 15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4- φ 12 | 100 | 100 | 120 | 5 |
| 20 | 3/4 | 150 | 90 | 65 | 50 | 2 | 14 | 4- φ 12 | 100 | 120 | 140 | 8 |
| 25 | 1 | 160 | 100 | 75 | 60 | 2 | 14 | 4- φ 12 | 120 | 130 | 150 | 7 |
| 32 | 2 3/4 | 180 | 120 | 90 | 70 | 2 | 16 | 4- φ 14 | 120 | 156 | 185 | 10 |
| 40 | 5 1/2 | 240 | 130 | 100 | 80 | 3 | 16 | 4- φ 14 | 160 | 165 | 205 | 18 |
| 50 | 2 | 250 | 140 | 110 | 90 | 3 | 16 | 4- φ 14 | 160 | 350 | 400 | 25 |
| 65 | 10 1/2 | 270 | 160 | 130 | 110 | 3 | 16 | 4- φ 14 | 180 | 370 | 435 | 30 |
| 80 | 3 | 280 | 185 | 150 | 125 | 3 | 18 | 4- φ 18 | 180 | 460 | 510 | 43 |
| 100 | 4 | 300 | 205 | 170 | 145 | 3 | 18 | 4- φ 18 | 220 | 495 | 595 | 58 |
| 125 | 5 | 325 | 35 | 200 | 175 | 3 | 20 | 8- φ 18 | 220 | 610 | 735 | 100 |
| 182 | 6 | 350 | 280 | 225 | 200 | 3 | 20 | 8- φ 18 | 240 | 670 | 820 | 115 |
| 200 | 8 | 400 | 315 | 230 | 225 | 3 | 22 | 8- φ 23 | 240 | 815 | 1015 | 145 |
