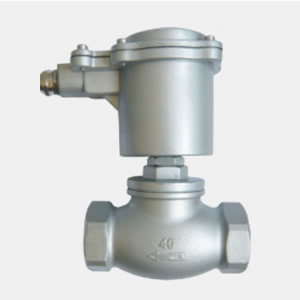

丝扣防爆电磁阀产品概述：
ZBSF-B 丝扣防爆电磁阀广泛适用于易燃易爆介质环境中，以及对具有爆炸性危险场所管路介质的自动切换；如天然气、煤气、液化气等气体或其它介质。隔爆型防爆形式是一种具有隔爆外壳的电气设备。隔爆外壳能承受已进入外壳内部的可燃性混合物内部爆 炸而不损坏，并且通过外壳上的任何接合面或结构孔不会引燃一种或多种气体或蒸气所形成的外部爆 炸性环境的电气设备，整台设备或其中部分浇封在浇封剂中，在正常运行和认可的过载或认可的故障下均不能引燃周围的爆 炸性混合物的电气设备。
丝扣防爆电磁阀工作原理：
常闭型：当线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
常开型：当线圈通电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
注：出口端压力大于进口端压力，介质会反向导通。可安装止回阀。
丝扣防爆电磁阀技术参数：
项目 | 说明 | ||||||
工作介质 | 腐蚀性流体、超净流体、食用流体 ZBSF-1：气体用 ZBSF-1Y：液体用 ZBSF-2：气体用 ZBSF-2Y：液体用 | ||||||
介质温度℃ | ZBSF-F(1Y)：≦60℃ ZBSF-2(2Y)：≦220℃ | ||||||
公称压力(MPa) | 1.6 | ||||||
工作压差(MPa) | 0~1.6 | ||||||
公称通径(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
电源电压 | AC220V其余规格可作特殊订货 | ||||||
使用寿命 | 按JB/T7352-94规定 | ||||||
额定流量系数 | |||||||
泄漏量 | 按JB/T7352-94.F级规定 | ||||||
功耗 | AC≦70VA | ||||||
防爆标志 | dIIBT4 | ||||||
防爆证编号 | CE991010 | ||||||
出线口接头 | 内螺纹M20*1.5 | ||||||
环境温度 | -40~+60℃ | ||||||
