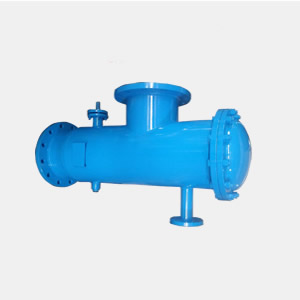

直角式自动反冲洗过滤器

ZPG-L 直角式自动反冲洗排污过滤器主要由优质碳钢或不锈钢筒体、特殊结构的不锈钢契形滤网、水流导向阀、差压控制器、电动控制箱及排污装置等所组成。具有定时设置功能，可根据介质的质量和管网系统的需要设置反冲洗过滤时间，依靠电动执行机构，从而实现定时全自动反冲洗过滤、排污、清洗。

自动反冲洗过滤器桶式自动排污过滤器管道自动排污器

产品介绍

直角式自动反冲洗过滤器产品概述：

ZPG-L 直角式自动反冲洗排污过滤器主要由优质碳钢或不锈钢筒体、特殊结构的不锈钢契形滤网、水流导向阀、差压控制器、电动控制箱及排污装置等所组成。具有定时设置功能，可根据介质的质量和管网系统的需要设置反冲洗过滤时间，依靠电动执行机构，从而实现定时全自动反冲洗过滤、排污、清洗。且其清污、排污是在线过滤过程中同时完成的，不必停止水流运行。实现了全自动化、自动过滤、排污和自动反冲洗。zui大特点实现了无人值守。全自动排污过滤器具有体积小、过滤能力大，不占地方、操作管理方便等优点。它能去除介质中的各种杂质，可用于生活饮用水厂原水的预处理，工业用水的处理，生活用水的预处理与zui后处理以及工业废水中有用物质的回收等。

直角式自动反冲洗过滤器工作原理：

A.正常过滤时：水流通过转向阀为开启状态。当水通过滤网后将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。

B.冲洗排污时：水流转向阀为开启状态。当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即由于水流的作用将粘在过滤器收集段部分的杂质冲质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。

C.反冲洗排污时：水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。由于转向阀关闭，水经过反冲阀后流带增大，反洗效果好。

直角式自动反冲洗过滤器技术参数：

壳体材质	碳钢	不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、ding晴橡胶、聚四氟乙烯
工作温度(℃)	-30～380	-80～450
公称压力(MPa)	0.6～5.0 (150Lb～600Lb)
过滤精度（目/in）	10-300

直角式自动反冲洗过滤器连接尺寸：

型号	L	A	B	C	D	排污口DN
ZPG-L-40	320	170	80	226	90	15*
ZPG-L-50	350	185	90	244	100	15*
ZPG-L-65	380	200	100	270	120	20*
ZPG-L-80	445	230	120	310	140	25*
ZPG-L-100	536	265	160	365	180	32*
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	520	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	410	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4700	2800	1200	3800	1400	250

订货须知：

尊敬的用户您好：如果在您确定要使用ZPG-L直角式自动反冲洗过滤器之前，请一定要与我们的销售人员核对好以下几点的产品参数。

一、1，产品名称与型号，2，阀门的口径，3，阀门使用的管道压力，4，阀门的主体材质，5工况的使用温度，是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定ZPG-L直角式自动反冲洗过滤器型号，请按相关型号直接向我们销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上兆阀门技术人员免费为您审核把关。
