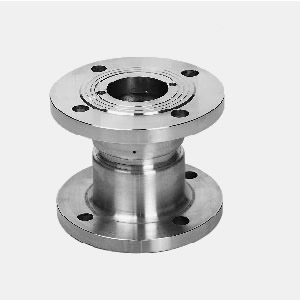

不锈钢减压阀
YB43X-YB13X 不锈钢比例式减压阀是一种等比例减低流经介质压力的调节阀。通常用于高层建筑、泵站及消防系统，既能减动压又能减静压，减压比例准确。上海上兆阀门制造有限公司十几年生产各种减压阀门。比例式减压阀结构简单，选材合格，价格实惠，性能可靠。参考比例有：2：1、3：1、4：1、3：2、5：2等，如客户有特殊要求，可在订单中说明。
YB43X不锈钢比例式减压阀--主要性能参数：
| 型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
| Y43X-10P | 10 | 1 | ≤90 | 水、气 |
| Y43X-16P | 16 | 1.6 | ≤90 | 水、气 |
YB43X不锈钢比例式减压阀--主要零部件材料：
| 型号 | 阀体材料 |
| Y43X-10P | 不锈钢 |
| Y43X-16P | 不锈钢 |

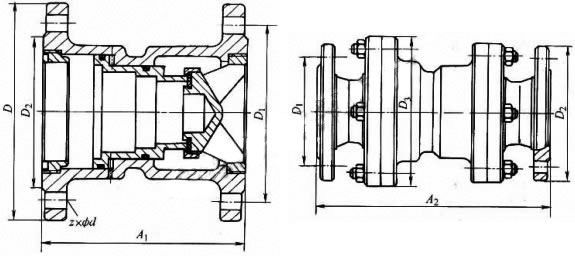

YB43X-10P型产品外形及结构尺寸(mm)
| 比例 | DN | D | D1 | D2 | A1 | b | z×φd | D3 | A2 |
| 2:1 3:1 5:2 3:2 4:3 | 25 | 115 | 85 | 65 | 115 | 16 | 4×φ14 | — | — |
| 32 | 140 | 100 | 78 | 124 | 18 | 4×φ18 | — | — | |
| 40 | 150 | 110 | 85 | 132 | 18 | 4×φ18 | — | — | |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×φ18 | — | — | |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×φ18 | — | — | |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×φ18 | — | — | |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×φ18 | — | — | |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×φ18 | — | — | |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×φ22 | — | — | |
| 200 | 340 | 295 | 265 | 270 | 28 | 8×φ22 | — | — | |
| 4:1 5:1 | 25 | 115 | 85 | 65 | — | 16 | 4×φ14 | 115 | 178 |
| 32 | 140 | 100 | 78 | — | 18 | 4×φ18 | 140 | 188 | |
| 40 | 150 | 110 | 85 | — | 18 | 4×φ18 | 150 | 195 | |
| 50 | 165 | 125 | 100 | — | 20 | 4×φ18 | 165 | 205 | |
| 65 | 185 | 145 | 120 | — | 20 | 4×φ18 | 190 | 218 | |
| 80 | 200 | 160 | 135 | — | 22 | 8×φ18 | 205 | 225 | |
| 100 | 220 | 180 | 155 | — | 24 | 8×φ18 | 225 | 273 | |
| 125 | 250 | 210 | 185 | — | 26 | 8×φ18 | 260 | 308 | |
| 150 | 285 | 240 | 210 | — | 28 | 8×φ22 | 300 | 322 | |
| 200 | 340 | 295 | 265 | — | 28 | 8×φ22 | 365 | 358 |
YB43X-16P型产品外形及结构尺寸(mm)
| 比例 | DN | D | D1 | D2 | A1 | b | z×φd | D3 | A2 |
| 2:1 3:1 5:2 3:2 4:3 | 40 | 150 | 110 | 85 | 132 | 18 | 4×φ18 | — | — |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×φ18 | — | — | |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×φ18 | — | — | |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×φ18 | — | — | |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×φ18 | — | — | |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×φ18 | — | — | |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×φ22 | — | — | |
| 200 | 340 | 295 | 265 | 270 | 30 | 12×φ22 | — | — | |
| 4:1 5:1 | 25 | 115 | 85 | 65 | — | 16 | 4×φ14 | 115 | 178 |
| 32 | 140 | 100 | 78 | — | 18 | 4×φ18 | 140 | 188 | |
| 40 | 150 | 110 | 85 | — | 18 | 4×φ18 | 150 | 195 | |
| 50 | 165 | 125 | 100 | — | 20 | 4×φ18 | 165 | 205 | |
| 65 | 185 | 145 | 120 | — | 20 | 4×φ18 | 190 | 218 | |
| 80 | 200 | 160 | 135 | — | 22 | 8×φ18 | 205 | 225 | |
| 100 | 220 | 180 | 155 | — | 24 | 8×φ18 | 225 | 273 | |
| 125 | 250 | 210 | 185 | — | 26 | 8×φ18 | 260 | 308 | |
| 150 | 285 | 240 | 210 | — | 28 | 8×φ22 | 300 | 322 | |
| 200 | 340 | 295 | 265 | — | 30 | 12×φ22 | 365 | 358 |
