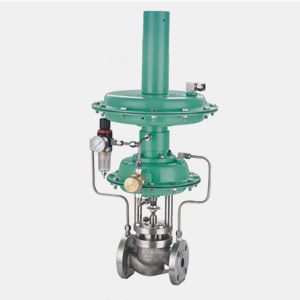

ZZVP自力式微压减压阀产品概述：
ZZVP-16P 自力式微压减压阀是一种不需要外加能源而能自动调节一种或两种介质压差，使压差维持在恒定值，如在工业炉气体燃烧系统中，用于控制甲、乙两种燃料混合比流量调节，达到理想的燃烧条件，节省燃料及投资，也可以作为煤气、天燃气、液化石油气、氨气、氮气、氧气等各种工业气体的减压、微压、差压的调节系统中。还可用于氢冷发电机组密封油系统，控制密封油与氢气间的压力差，以确保可靠密封。
当差压阀的低压端通大气即成为微压阀(见图二)
ZZVP自力式微压减压阀主要特点为：
1、对单座微(差)压阀而言，若阀前压力100Kpa则安装ZZYP型自力式进行减压至100KPa，因此可用于压力特别小的场合(例如0.5KPa)。
2、执行机构元件极为灵敏，极微小的压力变化会感测出来。
3、压力调节极为方便，无需停止生产即可进行设定值调整。
ZZVP自力式微压减压阀配件材质：
|
|
ZZVP自力式微压减压阀主要技术参数和性能指标：(表一)
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 额定流量 系数Kv | ZZCP/ZZVP | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 |
| ZZCN | 53 | 83 | |||||||
| 额定行程(mm) | |||||||||
| 公称压力PN(MPa) | 0.10 1.0 | ||||||||
| 差压调节范围(KPa) 一般设计范围 | 0.55.5 510 914 1319 1824 2228 2633 3138 3644 4251 4958 5666 6478 7690 88100 | ||||||||
| 介质温度() | 80 | ||||||||
| 调节精度(％) | 10 | ||||||||
| 允许泄漏量 (l/h) | ZZCP/ZZVP | 硬密封10-4×阀额定容量(级) (GB/T4213-92) 软密封：级 | |||||||
| ZZCN | 5×10-4×阀额定容量(级) (GB/T4213-92) | ||||||||
注：1、ZZCP/ZZVP公称压力为1.0MPa，ZZCN为1.6MPa
2、ZZCN差压调节范围为3644，4251，4958，5666，6478，7690，88100KPa．
差(微)压阀调节范围的确定
差(微)压调节范围的分段，见表一。控制范围(控制点)应选取在中间期附近。
整机作用方式的确定
差(微)压调节调有B型K型两种。B型阀阀芯初始位置常开，差(微)压增大时阀开度减少甚至闭合K型阀阀芯初始位置常闭，差(微)压增大时阀开度增大．
应用举例
A、氢冷发电机组密封油系统
B、风机加热系统循环风量控制
C、两种气体流量的配比控制
D、泵旁路调节
微压阀控制阀前时可代替ZZYP-16K型带指挥器操作式自力式压力调节阀
外形尺寸及重量
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | |
| H | ZZCP/ZZVP | 376 | 465 | 365 | 445 | 445 | 490 | 490 | 510 |
| ZZCN | 536 | 536 | |||||||
| L | ZZCP/ZZVP | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| ZZVN | 222 | 222 | |||||||
| 重量G(Kg) | 12 | 18 | 25 | 32 | 45 | 58 | 68 | 76 | |
| 导压管螺纹接头 | M16×1.5 | ||||||||
