不锈钢调节阀

电动套筒调节阀

ZAZM-16P 电动套筒调节阀由引进型电动执行机构与的阀体(单座、双座、套筒)组配而成。是DKZ型电动单元组合仪表中的执行单元，电动调节阀是生产过程自动调节系统中的重要环节之一，它以AC220V电源电压为动作力，接受统一标准信号0~10mA DC或4~20mADC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。

套筒式电动调节阀笼式电动调节阀高温电动调节阀

产品介绍

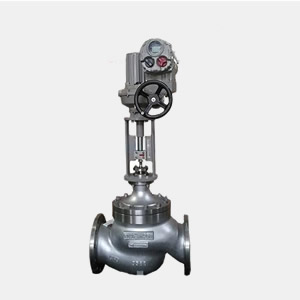

ZAZM 电动套筒调节阀产品概述：

ZAZM-16P 电动套筒调节阀由引进型电动执行机构与的阀体(单座、双座、套筒)组配而成。是DKZ型电动单元组合仪表中的执行单元，电动调节阀是生产过程自动调节系统中的重要环节之一，它以AC220V电源电压为动作力，接受统一标准信号0~10mA DC或4~20mADC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。ZAZM-16P应用于化工、石油、冶金、电站、轻纺、造纸等工业生产过程的自动化调节和远程控制。ZAZP电动调节阀用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。

ZAZM电动套筒调节阀产品特点：

1、采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。

2、阀芯导向面大，可改善由涡流和冲击引起的振荡。

3、比普通的单、双座调节阀噪声降低10dB左右。

4、结构简单，装拆维修方便。

ZAZM 电动套筒调节阀技术性能参数：

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
	双座	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允许压差(MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
	双座	≤ 公称压力
公称压力(MPa)		1.6、2.5、4.0、6.4、10.0
额定行程(mm)		16			25		40			60			100
阀盖形式		标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式		螺栓压紧式
密封填料		V型聚四氟*烯填料、V型柔性石墨填料
阀芯形式		单座式、套筒式、双导向式
流量特性		等百分比、直线性
配置执行器类别		DKZ系列电动执行器(客户指定品牌亦可)
执行器参数		电源电压：220V、380V、输入信号：4-10mA DC、4-20mA DC、输出信号：4-20mA·DC
		防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
		环境温度：-25～+70℃、环境湿度：≤95%

声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的ZAZM电动套筒调节阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！

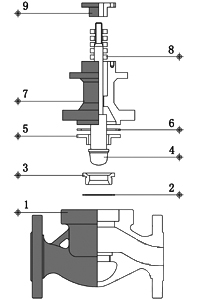

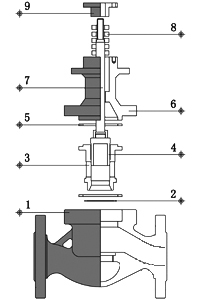

ZAZM电动套筒调节阀结构图：

ZAZM电动套筒调节阀零件材料：

精小型电动调节阀 (单座式结构)			精小型电动调节阀 (套筒式结构)
1	阀体	WCB、CF8、CF8M、CF3	1	阀体	WCB、CF8、CF8M、CF3
2	垫片	PTFE、金属石墨垫片	2	垫片	PTFE、金属石墨垫片
3	阀座	304、316、316L	3	套筒	304、316、316L
4	阀芯组件	304、316、316L	4	阀芯	304、316、316L
5	导向套/并帽	304、316、316L / 铜	5	中垫	PTFE、金属石墨垫片
6	中垫	PTFE、金属石墨垫片	6	阀盖	PTFE\石墨垫片
7	阀盖	WCB、CF8、CF8M、CF3	7	阀杆	304、316、316L
8	填料	PTFE、柔性石墨	8	填料	PTFE、柔性石墨
9	填料压盖	WCB、CF8、CF8M、CF3	9	填料压盖	WCB、CF8、CF8M、CF3

ZAZM电动套筒调节阀连接尺寸：

ZAZP电动单座调节阀 ZAZM电动套筒调节阀 ZAZN电动双座调节阀

●ZAZP电动调节阀(单座、双座结构)

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	610	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		653	665	671	683	698	789	792	796	847	855	894	1156	1215
W		460	460	460	460	530	530	530	530	630	630	630	630	630

●ZAZP电动调节阀(套筒结构)

公称通径(DN)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	805
	PN64	200	210	235	265	295	320	370	440	475	570	750	820
H	PN16/25	117	120	139	144	188	208	220	268	278	320	441	503
	PN40	124	128	145	150	195	220	230	280	290	335	465	528
	PN64	130	135	155	170	205	240	255	295	310	360	480	550
H1		668	668	684	684	785	785	795	945	945	945	1050	1145
W		460	460	460	530	530	530	530	630	630	630	630	630
