不锈钢闸阀

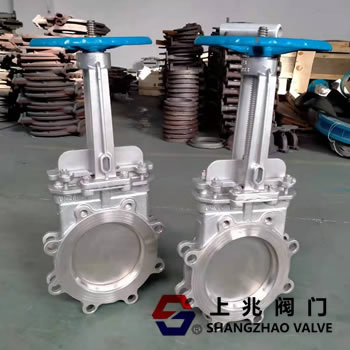

不锈钢刀型闸阀

上兆阀门研发生产的PZ73W/F 不锈钢刀型闸阀是一种直行程的开关切断阀，其外观美观、轻巧、结构紧凑，可以采用手动控制、或者气动控制。

刀形法兰闸阀粉体闸阀手动薄型闸阀

产品介绍

不锈钢刀型闸阀产品概述：

上兆阀门研发生产的PZ73W/F 不锈钢刀型闸阀是一种直行程的开关切断阀，其外观美观、轻巧、结构紧凑，可以采用手动控制、或者气动控制。手动刀闸阀的刀型闸板具有很强的剪切力，因此非常适用于造纸、污水处理、采矿、制糖、化纤等含颗粒物或纤维的工况。

不锈钢刀型闸阀产品特点：

1.阀体：

a) PZ73W/F 不锈钢刀型闸阀采用整体式结构，超薄阀体，全通径流量，最大程度避免了介质外漏，流量损失，并且便于安装使用。

b)阀体流道底部采用固定导向爪来固定闸板，取代了沟槽设计，从而避免了介质积存导致阀门关闭时产生卡渣现象。

2. 阀芯：

a)闸板底部采用刀型圆弧设计，因此闸板活动时对介质具有很强的剪切作用和优异的密封效果。

b)闸板采用PTFE点式导向，摩擦力小，避免了对闸板造成损伤。

c)闸板厚度可以根据实际管道压力进一步加厚。

3.阀座：

a)阀门采用了可更换式阀座设计（非本体式密封），密封面磨损后只需更换阀座，大大方便了阀门后期的维护，延长了阀门的使用寿命，从而降低了设备成本。

b)可更换式阀座设计采用阀座盖对阀座进行固定预紧，当阀座密封面密封不严，通过对阀座压盖固定螺丝进行调整可以改善密封效果。

4.其他：

a)双轴承设计大大减小了阀门的扭矩，便于阀门的启闭。

PZ73W/F 不锈钢刀型闸阀主要性能规范：

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤425℃	纸浆、污水、煤浆、灰、渣水混和物

PZ73W/F 不锈钢刀型闸阀主要零部件材质：

体、盖	闸板	阀杆	密封面
不锈钢	不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

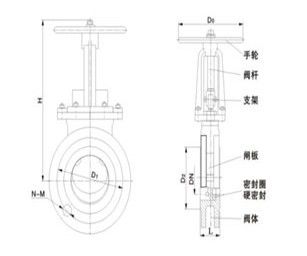

PZ73W/F 不锈钢刀型闸阀连接尺寸：

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480
